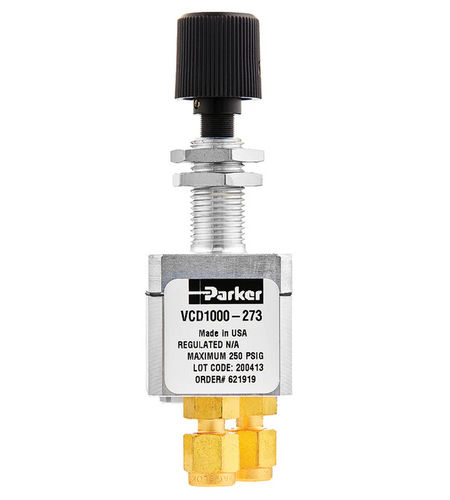

Regulador de vazão de diafragma VCD 1000

de pressão diferencialde massapara gás

O controlador de caudal Porter Modelo VCD 1000 foi concebido com precisão para controlar caudais baixos de gás a caudais de massa constantes, independentemente das alterações na pressão a jusante. O controlador de caudal Porter Modelo VCD 1000 foi concebido com precisão para controlar caudais baixos de gás a caudais mássicos constantes, independentemente de alterações na pressão a jusante. O VCD 1000 mantém um diferencial de pressão predefinido através de um elemento de fluxo laminar. A rotação da haste de ajuste de passo fino varia a força exercida numa membrana interna, que altera a pressão diferencial através do elemento de fluxo laminar baixo, alterando assim o caudal. Esta conceção produz um caudal extremamente linear em relação à rotação da haste e elimina virtualmente o efeito de serrilha associado aos controladores baseados em válvulas. Os elementos de caudal laminar estão disponíveis em caudais à escala total de 5 sccm até 1500 sccm (He @ 70°F e 50 PSIG). Mercados: - Uso geral Características/Benefícios: - Haste de ajuste em Delrin® com roscas de passo 56 - A relação entre as voltas e o fluxo é linear - Fecho estanque a bolhas - Caudais à escala total de 5 SCCM até 1500 SCCM (He @ 70°F e 50 PSIG) - Filtro de entrada substituível incluído - Configuração padrão de montagem em painel Aplicações: - Controlo de precisão do caudal de gás baixo - Caudal linear - Indicação do caudal de gás - Medição do caudal de gases - Utilidades - Fornecimento de gás - Arejamento com oxigénio
