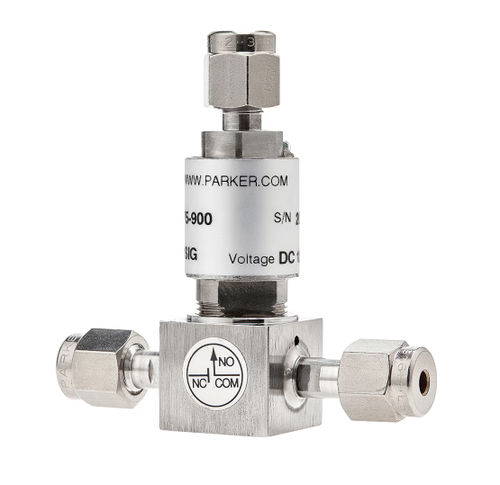

Válvula dosadora para gás 99 series

alta velocidadede precisãode alta precisão

Descrição curta
As válvulas miniatura Série 99 da Parker fornecem dosagem e controlo de gases em alta velocidade e alta pressão num formato compacto. Projetadas para aplicações analíticas e de processo, combinam resposta rápida, vazamentos ultrabaixos e ampla faixa de temperatura para controlo preciso de gases.

Especificações técnicas

• Vazão: até 110 SLPM
• Pressão máxima de operação: 1250 psi (86,2 bar)
• Faixa vácuo a pressão: 1x10-5 torr até a pressão nominal
• Tamanhos de orifício: 0,030, 0,060, 0,116 in (0,76, 1,52, 2,95 mm)
• Temperatura de operação: 40 °F a 221 °F (4 °C a 105 °C)
• Funções: 2 vias normalmente fechada (NC) e 3 vias universal
• Tempo de resposta: < 5 ms por ciclo (dependente do orifício)
• Taxa de fuga: 1 x 10-8 atm cc/sec He
• Dimensões CxLxA: 41,7–82,3 mm / 19,1–22,1 mm / 41,7–82,0 mm
• Peso: 87,9 g (3,1 oz)

Materiais e construção

• Corpo: aço inoxidável 316
• Vedantes: Vespel, níquel prateado, FKM
• Opções de orifício para ajustar vazão e controlo

Elétrico e controlo

• Atuação: solenoide; Operação: eletrónica
• Método de controlo: corrente ou tensão
• Consumo: 2,5 W ou 4,2 W
• Tensão de entrada: 12 VDC ou 24 VDC
• Ligação elétrica: fios de 12"

Conexões e montagem

• Tipo de conexão: conexões de compressão A-LOK® ou conexões fêmea VacuSeal®
• Tamanhos de conexão: 1/16" A-LOK, 1/8" A-LOK, 1/4" (F) VacuSeal
• Montagem: parafuso de fixação

Aplicações

• Para gases: controlo de gás padrão para espectrômetros de massa, cromatografia gasosa (GC), análise de gás de processo e controlo de gás em alta pressão
• Adequado para integração em laboratórios e OEM de instrumentos analíticos
