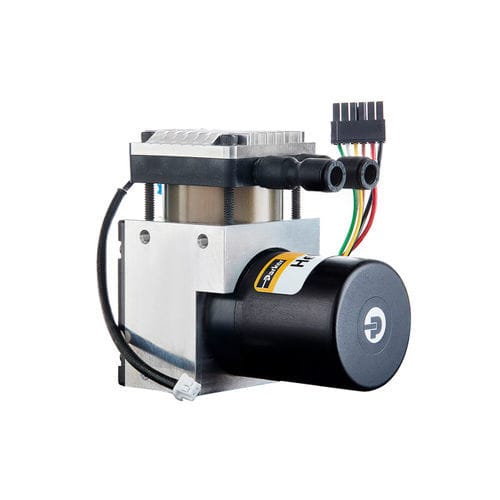

Bomba de pistão oscilante Helix

para gásde arcom motor CC sem escovas

Descrição curta
Bomba de pistão oscilante miniatura Helix, cabeçote único para manuseio de gás e ar. Fornece até 5 L/min de caudal livre e suporta pressões até 100 PSIg (6,9 bar). Projetada para atuação pneumática e sistemas microfluídicos.

Visão geral
A bomba de pistão miniatura Helix utiliza o mecanismo de pistão oscilante em design compacto de cabeçote único. Integra motor Brushless DC para operação fiável, baixo ruído (~45 dBA) e estrutura leve em PPS, adequada para aplicações fluidas de precisão com espaço limitado.

Principais características

• Tecnologia: pistão oscilante
• Tipo de fluido: ar, gás
• Configuração: cabeçote único
• Caudal: 5 L/min (caudal livre)
• Capacidade de pressão: até 100 PSIg (6,9 bar) pico; operação 90 psi (6,2 bar)
• Motor: Brushless DC
• Baixo ruído: ~45 dBA
• Materiais: corpo em PPS; partes molhadas em Aço Inoxidável 316, Al, FKM, EPDM, PTFE, PPS
• Perfil compacto e baixo peso (576 g)

Aplicações típicas

• Controle de ar sobre líquido
• Atuação pneumática
• Chips microfluídicos e analisadores
• Dispositivos portáteis e de diagnóstico point-of-care

Especificações técnicas

• Caudal: 5 L/min
• Pressão de operação: 90 psi (6,2 bar)
• Pressão contínua máxima: 60 psi (4,1 bar)
• Pressão de pico (indicada): até 100 PSIg (6,9 bar)
• Avaliação de vácuo: 0 psi (0 mm-Hg)
• Vácuo contínuo máximo: 0 psi (0 mm-Hg)
• Deslocamento: 0,5 in³
• Peso: 576 g
• Dimensões (L x W x H): 3,44 in (87,3 mm) x 1,93 in (49 mm) x 3,32 in (84,3 mm)
• Tipo de motor: Brushless DC
• Material do corpo: PPS
• Materiais em contato: Aço Inoxidável 316, Al, FKM, EPDM, PTFE, PPS
• Nível de ruído: 45 dBA
• Temperatura de operação: 5 a 45 °C
• Vida operacional: dependente da aplicação
