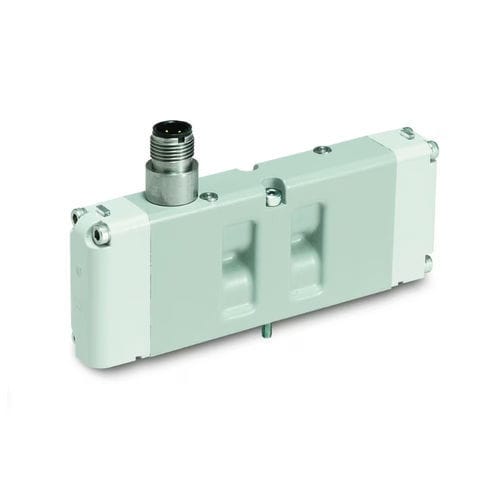

Válvula solenoide de ação indireta

de 4/3 viaspara gásde manifold

As válvulas da série H, de tamanho ISO 01 e 02, podem ser configuradas como «plug-in» ou «não plug-in» e podem ser montadas numa sub-base independente ou num bloco de válvulas múltiplas. O tamanho 02 pode ser montado num bloco de válvulas com portas de 1/8" NPT/BSPP, e o tamanho 01 pode ser montado numa sub-base ou num bloco de válvulas com portas inferiores e laterais de 1/4" NPT/BSPP. No caso da válvula do tipo «plug-in» num manifold, existem opções como um bloco de terminais (apenas tamanho 01) ou fios condutores de 6" na base, ou placas de circuito na base para ligação coletiva na placa terminal do lado esquerdo. As opções de cablagem coletiva são D-Sub de 25 pinos, regleta de terminais de 16 pontos, M23 de 12 e 19 pinos, Brad Harrison de 19 pinos e um módulo controlador de válvulas que liga o conjunto de válvulas a uma rede industrial, tal como: IO-Link, Ethernet/IP, Profinet IO, EtherCAT, PowerLink, Modbus/TCP, CC-Link IE, Controlnet, Profibus DP, DeviceNet ou CANopen. No caso da válvula do tipo não encaixável, esta pode ser montada numa sub-base ou num manifold, mas as bobinas são ligadas diretamente com cabos M12. As válvulas de tamanho ISO 01 e 02 podem ser facilmente convertidas no local de instalação de alimentação de piloto interna para externa, invertendo a junta entre a válvula e a base. O funcionamento com piloto interno significa que a pressão de alimentação na porta n.º 1 é direcionada para a extremidade da válvula onde se encontra o solenóide; quando este é acionado, permite a passagem da pressão de alimentação, que é então aplicada ao pistão para deslocar o carretel. O piloto externo ocorre quando a válvula obtém a sua pressão «interna» a partir de uma «porta de piloto externa», em vez da porta n.º 1. Estas válvulas podem ser utilizadas com o Sistema de Comunicação Industrial da Série H, o Turcknet ou o fieldbus Moduflex. Características/Vantagens: • Várias caudais num único manifold
