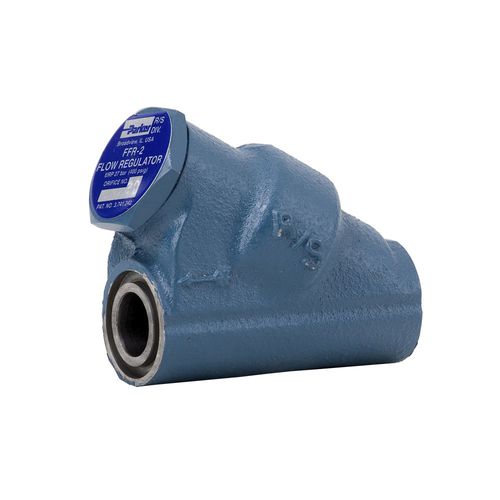

Controlador de vazão volumétrica FFR series

para fluido refrigerantede precisão

O regulador de caudal fixo FFR-2 proporciona um meio económico de manter o caudal constante através da seleção de um tamanho de orifício predefinido. Este FFR-2 é um regulador de caudal fixo de precisão, para trabalhos pesados, utilizado como dispositivo de controlo do caudal de líquidos em sistemas de recirculação de líquidos. O regulador estabelece e mantém um caudal constante determinado apenas pelo número de orifício selecionado e independente da queda de pressão inicial ou de alterações na pressão de entrada ou de saída. Através da seleção adequada do orifício, pode ser escolhido um Regulador de Caudal Fixo apropriado para manter um caudal de líquido constante em qualquer um de nove níveis diferentes. Para selecionar o orifício adequado, multiplique a carga do evaporador pela taxa de recirculação desejada e escolha o orifício com a classificação mais próxima da classificação calculada. A escolha de um orifício com um número mais baixo diminuirá a taxa de recirculação, enquanto que um com um número mais alto aumentá-la-á. Podem ser instalados dois ou mais reguladores FFR-2 em paralelo para obter capacidades superiores às disponíveis num só regulador. As válvulas solenóides, as válvulas manuais ou os filtros colocados a montante dos reguladores FFR-2 devem ser corretamente dimensionados para proporcionar uma baixa queda de pressão que não provoque flashing. Os reguladores FFR devem ter 100% de refrigerante líquido subarrefecido à entrada, sem a presença de gás de flash, de modo a proporcionar um controlo adequado do fluxo de líquido. Mercados: - Refrigeração comercial Características e benefícios: - Elimina o balanceamento do sistema - Supera as flutuações de caudal - Compacto - Robusto - Simples: Uma peça móvel - Nove capacidades - Limpável em linha - Extremidades flangeadas - Patente dos E.U.A. No. 3,741,242 Aplicação: - Para sistemas de recirculação de líquidos (sobrealimentação de líquidos)
