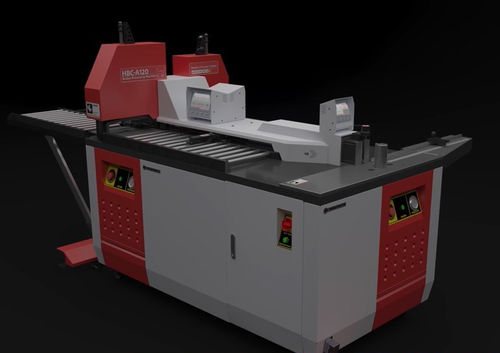

Centro multifuncional para barramentos de corte HBC series

com puncionamentodobramento

Visão geral
Uma máquina de processamento de barras coletoras é um equipamento industrial usado na fabricação de quadros elétricos para cortar, punçar e dobrar barras de cobre. Quando a corrente do painel excede 125 A, utilizam-se barras de cobre em vez de cabos para transportar correntes elevadas com resistência mínima. As máquinas de processamento de barras PAYAPRESS são projetadas para precisão, repetibilidade e produção em alto volume em oficinas de montagem de quadros.

Funções principais

• Corte: corte de barras de cobre no comprimento preciso.
• Punção: perfuração de furos de alta precisão para atender aos requisitos de conexão elétrica e normas.
• Dobra: conformação de perfis e formas necessárias para a instalação em painéis.

Séries de modelos e modos de operação
A família PAYAPRESS HBC é apresentada como um conjunto de séries de modelos adaptadas às diferentes necessidades da oficina:

• Série HBC-A: máquinas 3-em-1 (dobra, corte, punção) equipadas com 3 conjuntos de potência. Permite até três operadores trabalharem simultaneamente nas três estações sem interromper-se. Modelos de exemplo: HBC-A120 (até 120×12 mm), HBC-A160 (até 160×15 mm).
• Série HBC-B: design estrutural similar à série A, mas equipada com um único conjunto de potência; o operador pode trabalhar em uma estação por vez. Opção econômica para oficinas com orçamentos mais restritos.
• Série HBC-CP: série de corte e punção equipada com dois conjuntos de potência, permitindo que duas estações operem simultaneamente. Inclui um batente de comprimento programável (suporta até 20 posições programáveis) para posicionamentos repetíveis e de alta precisão de cortes e furos.
• HBC-BE / HBC-BExxx: máquinas dedicadas à dobra na linha HBC, fornecidas com um conjunto completo de matrizes de dobra para os requisitos da oficina.

Principais características

• Capacidade 3-em-1 (corte, punção, dobra) disponível em modelos integrados para reduzir a área ocupada e agilizar o fluxo de produção.
• Múltiplas configurações de conjuntos de potência: multi-conjunto para operação simultânea (série A), conjunto único para operação sequencial (série B), conjunto duplo para operação simultânea de duas estações (série CP).
• Batente de comprimento programável (série CP): até 20 posições programáveis para cortes e padrões de furos precisos e repetíveis.
• Capacidade de dobra: inclui uma ampla gama de matrizes (forma Z, twist, dobra de borda, etc.) para geometrias complexas de painéis.
• Opções de capacidade de modelo: capacidades comuns até 120×12 mm e até 160×15 mm dependendo do modelo selecionado.
• Projetada para precisão: essencial quando as barras de cobre são caras e devem cumprir normas rigorosas das autoridades energéticas.

Aplicações
Usada por fabricantes de quadros e painéis elétricos para produzir barras coletoras para painéis com classificação superior a 125 A, permitindo fabrico preciso de barras para distribuição, invólucros de quadros e conjuntos elétricos.

Especificações técnicas

• Operações principais: corte, punção, dobra.
• Tamanho comum das barras: até 120×12 mm e até 160×15 mm (dependendo do modelo).
• Visão geral das séries: HBC-A (multi-conjunto, operação simultânea de 3 estações), HBC-B (conjunto único, operação de estação única), HBC-CP (duplo conjunto, duas estações simultâneas, corte+punção), HBC-BE (modelos focados em dobra).
• Batente de comprimento programável: até 20 posições programáveis (série CP).
• Matrizes de dobra incluídas: forma Z, twist, dobra de borda e outras matrizes específicas de oficina.
• Configuração de operadores: HBC-A suporta três operadores trabalhando simultaneamente; outras séries suportam uma ou duas estações simultâneas conforme descrito.
• Foco de projeto: alta precisão e repetibilidade para cumprir os padrões de fabricação de quadros.
