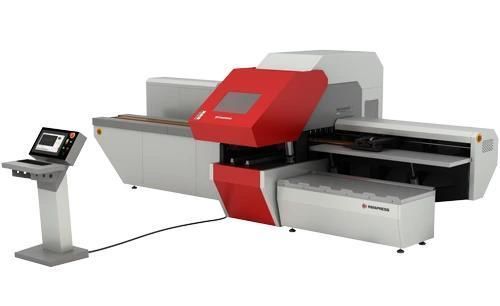

Centro multifuncional para barramentos de corte HBC-CP200

com puncionamentofixo

Visão geral
O HBC-CP200 é uma máquina 2 em 1 dedicada ao corte e à punção de barras coletoras, projetada para barras de cobre e alumínio até 200 × 20 mm. Integra estações separadas de corte e punção, sem estação de dobra, e destina‑se a produção contínua de alto rendimento com dois operadores.

Funções e características principais

• Funções principais: Corte e punção (sem estação de dobra)
• Capacidade máxima: 200 × 20 mm (cobre e alumínio)
• Diâmetro máximo de matriz / furo: Ø26 mm
• Duas unidades hidráulicas separadas para operação independente de punção e corte, evitando gargalos
• Projetada para suportar 2 operadores trabalhando simultaneamente
• Variantes de posicionamento: Batente programável (ES) ou batente manual (EH)
• Localizador central a laser para marcar os furos
• Pedal de pé para operação em modo automático
• Rolos laterais / mesas de rolos para facilitar o movimento da barra
• Controles prontos para Industry 4.0 e recursos de automação

Potência e hidráulica
Potência total instalada: 8,5 kW; pressão de operação hidráulica: 200 bar; capacidade de óleo hidráulico: 60 L (Hydraulic Oil H68). Alimentação elétrica padrão: 380 V AC trifásico, 50 Hz.

Máquina e operação
Montada em base fixa para uma pegada permanente e estável adequada à produção contínua. Mesas de rolos facilitam o manuseio de barras largas e espessas. Duas configurações de batente estão disponíveis (ES programável e EH manual). O peso final da máquina e as dimensões definitivas devem ser confirmados na documentação técnica no momento do pedido/fabricação.

Notas adicionais
Indicada para painéis de distribuição de alta corrente e grandes quadros de manobra que exigem barras coletoras largas e espessas. A separação das unidades hidráulicas para punção e corte evita um ponto único de estrangulamento hidráulico e mantém o rendimento em seções de grande dimensão.

Características / especificações técnicas

• Modelo: HBC-CP200 (variantes EH / ES)
• Funções: Corte + Punção (sem dobra)
• Capacidade máxima: 200 × 20 mm
• Materiais compatíveis: Cobre e alumínio
• Diâmetro máximo de matriz / furo: Ø26 mm
• Posicionamento: Batente manual (EH) / Batente programável (ES)
• Tensão nominal: 380 V AC (trifásico)
• Potência total: 8,5 kW
• Frequência: 50 Hz
• Pressão de operação: 200 bar
• Óleo hidráulico: 60 L (Hydraulic Oil H68)
• Sistema hidráulico: Duas unidades separadas para punção e corte
• Operadores suportados: 2
• Tipo de montagem: Base fixa / montagem ao piso
• Dimensões (L×W×H) indicadas: 245 × 148 × 180 cm (confirmar unidades e valores finais na documentação técnica)
• Peso da máquina: A confirmar após fabricação
• Pronta para Industry 4.0: recursos programáveis e controle automatizável
