Atuador elétrico LN Series

linearde fusocompacto

Visão geral do produto

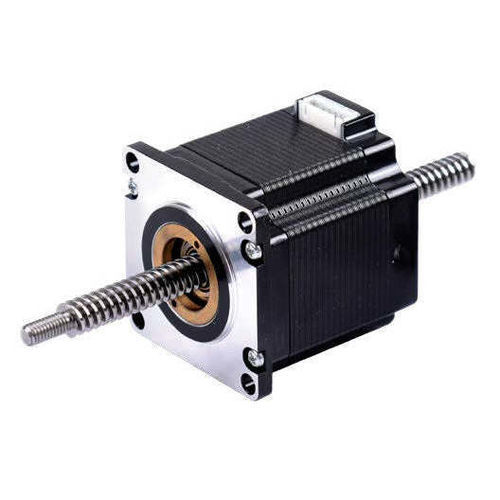

Os atuadores lineares de fuso não-cativos Série LN integram o motor com a porca, de modo que o fuso atravessa completamente o motor e gira enquanto se desloca axialmente. Essa arquitetura suporta virtualmente qualquer comprimento de fuso e permite desenroscar completamente o fuso do motor para facilitar a instalação e a manutenção. A porca padrão é moldada por injeção diretamente no rotor para reduzir o diâmetro total, mantendo desempenho confiável e econômico em layouts industriais compactos.

Principais características

• Design não-cativo: o fuso atravessa todo o motor e gira durante o deslocamento axial.
• Motor integrado com a porca; porca padrão injetada no rotor para reduzir o tamanho total.
• O fuso pode ser totalmente desenroscado do motor para facilitar integração, instalação e manutenção.
• Projetado para aplicações compactas e arranjos mecânicos flexíveis.

Tamanhos disponíveis e opções de fuso

• Tamanhos de quadro: NEMA 08, NEMA 11, NEMA 14, NEMA 17 e NEMA 23.
• Diâmetros métricos do fuso: 3,5 mm, 6 mm, 6,5 mm, 8 mm e 10 mm.
• Diâmetros imperiais do fuso: 0,138 in, 0,188 in, 0,218 in, 0,25 in, 0,375 in e 0,382 in.

Benefícios típicos

• Empacotamento compacto devido à porca moldada por injeção e ao design com motor integrado.
• Desempenho confiável e econômico com design padrão de porca para fuso.
• Instalação flexível: suporta praticamente qualquer comprimento de fuso e simplifica a integração mecânica.

Características / Especificações técnicas

• Tipo de atuador: atuador linear de fuso não-cativo (Série LN).
• Porca: porca padrão de fuso injetada no rotor.
• Tamanhos de motor: NEMA 08, 11, 14, 17, 23.
• Diâmetros métricos suportados: 3,5; 6; 6,5; 8; 10 mm.
• Diâmetros imperiais suportados: 0,138; 0,188; 0,218; 0,25; 0,375; 0,382 in.
• Comprimento do fuso: suporta virtualmente qualquer comprimento; o fuso atravessa completamente o motor.
• Intenção de projeto: aplicações compactas com limitação de espaço; instalação e manutenção facilitadas.
