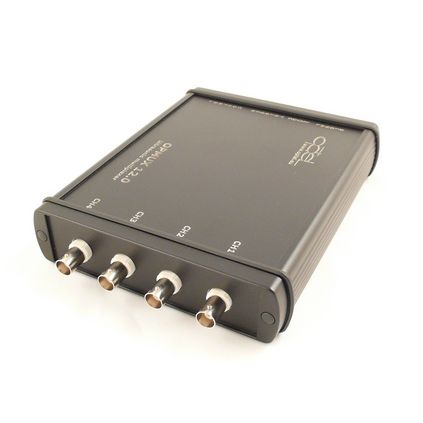

Multiplexer módulo OPMUX v12.0

para sistema de inspeção por ultrassons

O OPMUX é particularmente adequado para medições ultra-sônicas, bem como outros tipos de medições que necessitam de muitos canais. Juntamente com a placa de medição OPCARD e as sondas ultra-sônicas, pode ser usado como um dispositivo completo de teste ultra-sônico. Cada canal tem um pulsador e receptor separados. O MUX pode operar com transdutores da freqüência ressonante de 0,5MHz - 25MHz e qualquer impedância. Dependendo da versão, o MUX tem de 4 a 35 canais. Cada canal pode operar como um transmissor e como um receptor. Apenas um transmissor pode operar ao mesmo tempo. A transmissão e a recepção podem ter lugar em diferentes canais - por exemplo, transmitimos através do transdutor ligado ao primeiro canal e recebemos o sinal do segundo transdutor de canal. O MUX está equipado com uma memória, que contém a sequência predefinida de canais activos (ou seja, a sequência de endereços de transmissores e receptores para os disparos subsequentes). O MUX tem um sinal de saída. O transmissor com o qual você deseja gravar o sinal é selecionado pelo multiplexador interno. Em seguida, o sinal é alimentado a um amplificador com filtro. O dispositivo é configurado através da interface serial (padrão RS232). O dispositivo é alimentado por uma corrente contínua de 12V. O dispositivo está equipado com um fusível, curto-circuito - e proteção térmica nos circuitos dos transmissores. O gatilho de entrada reage mesmo em pulsos muito curtos (<400ns) como TTL - níveis. O MUX pode ser equipado com periféricos de entrada e saída adicionais: - Entrada analógica 0V-10V - Saída analógica 0V-10V - Quatro relés para controlar uma carga externa - Duas entradas digitais para botões de ligação. Dados técnicos: Parâmetros do dispositivo Fonte de alimentação: 12V DC; 2A
