Testador para rede PCE-VDV 10

de redede rede LANde rede Ethernet

Descrição breve

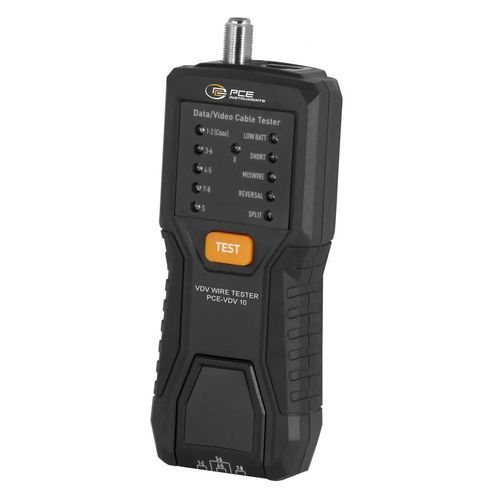

O PCE-VDV 10 é um testador de rede portátil para diagnóstico de avarias em cabos de rede e cabos coaxiais. É um sistema em duas partes com unidade principal e unidade remota, permitindo testar cablagens instaladas permanentemente. Suporta cabos twisted-pair blindados e não blindados (Cat 3 a Cat 7A) e cabos coaxiais usados em TV, antenas e sistemas de vigilância.

Função e aplicação
O testador realiza verificações de continuidade de condutores individuais (pinos 1…8), verificação de cablagem para confirmar a atribuição correta dos pares e deteção de curtos-circuitos, ligações incorretas, inversões e erros de split-pair. Também verifica a blindagem em cabos blindados. Alcance de teste até 305 m; comprimento mínimo para deteção de split-pair aprox. 0,5 m. Os sinais de teste são transmitidos entre a unidade principal e a remota. Os resultados são apresentados por LEDs: LEDs fixos indicam cablagem correcta, LEDs intermitentes indicam avarias. LEDs de estado identificam o tipo de avaria (curto-circuito, má cablagem, inversão, split pair). Aplicações típicas: instalações de rede, cablagem de edifícios e instalações de IT/comunicações para electricistas, técnicos de rede e técnicos de assistência.

Características

• Suporta cabos blindados e não blindados (Cat 3–Cat 7A, coax)
• Indicadores LED para estado e diagnóstico de avarias
• Resistência máxima do cabo: 100 Ω DC
• Comprimento máximo do cabo: até 305 m
• Teste de continuidade
• Teste de cablagem
• Deteção de curto-circuito
• Teste de pares
• Teste de blindagem

Especificações
Dados técnicos gerais:
Funções de medição: continuidade, cablagem, curto-circuito, teste de pares, teste de blindagem
Conectores: RJ45, conector F
Tipos de cabo: Coaxial; Cat 3; Cat 5; Cat 5e; Cat 6; Cat 6A; Cat 7; Cat 7A
Tensão máxima de entrada: 60 V DC / 55 V AC
Classe de protecção (aparelho): IP20
Alimentação: pilhas
Pilha/Bateria: 2 x 1,5 V AAA alcalina-manganês
Capacidade: 1270 mAh
Condições de funcionamento: 0 ... 50 °C, 10 ... 90 % HR (sem condensação)
Condições de armazenamento: -20 ... 60 °C, 10 ... 90 % HR (sem condensação)
Dimensões (C x L x A): 55 x 28 x 140 mm
Peso: 119 g

Conteúdo da embalagem

• 1 x Testador de rede PCE-VDV 10
• 1 x Adaptador coaxial (preto)
• 1 x Cabo coaxial patch (preto)
• 2 x Cabos patch de dados 15 cm (vermelho)
• 2 x Pilhas AAA 1,5 V
• 1 x Manual do utilizador

Especificações técnicas

• Tipo de dispositivo: testador de rede portátil com unidade remota
• Categorias de cabo suportadas: Cat 3 - Cat 7A e coax
• Métodos de teste: continuidade, cablagem, teste de pares, curto-circuito, teste de blindagem
• Conectores: RJ45 e conector F
• Comprimento máximo de cabo: 305 m; comprimento mínimo para deteção de split-pair: aprox. 0,5 m
• Resistência máxima do cabo: 100 Ω DC
• Visualização: indicadores LED para estado e tipos de avaria (curto-circuito, má cablagem, inversão, split pair)
• Alimentação: 2 x pilhas AAA 1,5 V (alcalinas-manganês)
• Capacidade da bateria: 1270 mAh
• Classe de protecção: IP20
• Condições de funcionamento/armazenamento: 0 ... 50 °C (operação), -20 ... 60 °C (armazenamento); 10 ... 90 % HR (sem condensação)
• Dimensões / peso: 55 x 28 x 140 mm / 119 g
