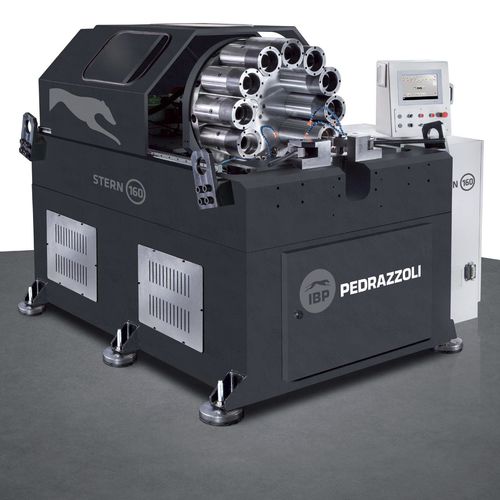

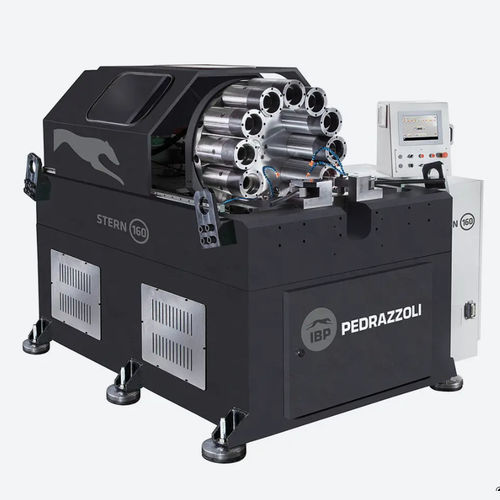

Formadora de tubos STERN BROWN 160

para tubulaçõesde extremidade de tubopara manga

Descrição do produto
A máquina de conformação de extremidades de tubos STERN BROWN 160 integra processador Intel i7 de 10.ª geração, ecrã tátil, três eixos totalmente elétricos controlados por motores brushless digitais absolutos e múltiplas estações de trabalho lineares e rotativas. Os modelos multiestação realizam rebarbagem, alargamento, redução, curvatura, fecho, furação e roscagem.

Características

• 3 eixos totalmente elétricos controlados com motores brushless digitais absolutos
• 12 estações de trabalho, todas motorizáveis
• Ampla gama de operações de conformação de extremidades (rebarbação, alargamento, redução, curvatura, fecho, furação, roscagem)
• Controlo de gestão IMS de última geração: flexível, intuitivo e fácil de usar

Vantagens

• Execução em ciclo único: aumento/redução de diâmetro, afunilamento, laminação, curvatura, rebarbação, aplainamento, chanframento, fresagem, fecho e roscagem
• Estações de ferramentas dispostas num tambor circular; todas as estações aceitam ferramentas rotativas ou módulos
• Troca rápida de ferramentas e optimização automática do ciclo para minimizar tempos de execução
• Assistência remota por webcam e automação do processo com carga e descarga
• Plataforma IMS disponível em PC, tablet e smartphone

Dados técnicos

• Dimensões (C x L x A): 3600 x 2200 x 1950 mm
• Peso: 9000 kg
• Diâmetro máximo de conformação: 165 mm
• Comprimento máximo conformável: 180 mm
• Número de posições para ferramentas motorizadas: 12
• Velocidade de conformação: 76 mm/s
• Precisão de posicionamento: 0,05 mm
• Força de empuxo da unidade de trabalho: 500 kN
• Força de aperto da morsa: 750 kN
• Comprimento das mandíbulas: 240 mm
• Abertura máxima das mandíbulas: 162 mm
