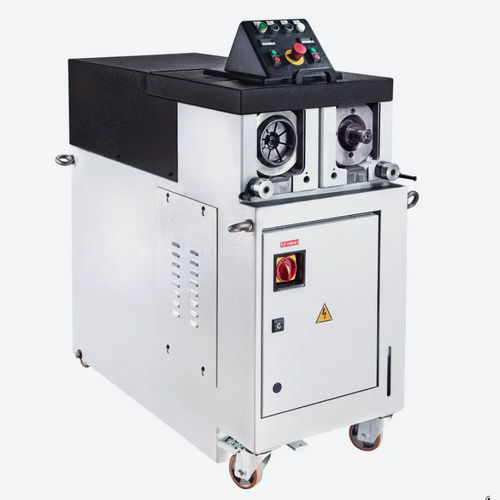

Formadora de dupla cabeça FORM BROWN 80

de tubosde extremidade de tubopara metais

Visão geral
Máquina industrial compacta para conformação de extremidades de tubos: expansão, redução, entalhe e chanframento. FORM BROWN 80 monta-se sobre base com rodas e pode ser integrada em células de produção automatizadas.

CARACTERÍSTICAS

• Vários modos de usinagem: expansão, redução, entalhe e chanframento
• 2 estações de trabalho para operações alternadas ou simultâneas
• Sistema de ferramentas de troca rápida para trocas rápidas
• Pequena área ocupada e base com rodas para fácil reposicionamento

Vantagens

• Estrutura robusta concebida para minimizar vibrações e garantir precisão na utilização das ferramentas, melhorando a qualidade da peça acabada e a durabilidade das ferramentas
• Ferramentas dimensionadas para serem intercambiáveis com as usadas no mercado
• Ferramentas de troca rápida com alças ergonómicas; assistência hidráulica disponível para ferramentas mais pesadas
• Unidade hidráulica alojada na base; cilindros hidráulicos na parte superior da base podem operar em simultâneo
• Permutador ar-óleo de série para utilização contínua ou em climas quentes
• Projetada para fácil integração em ilhas de trabalho robotizadas ou com manipuladores e para transferências automáticas em carga/descarga
• Não requer mordentes de bloqueio, simplificando operações em tubos já curvados
• Tempo médio de ciclo: aproximadamente 1,5 segundos, dependendo do tipo de produção

Especificações técnicas

• Dimensões (C x L x A): 530 x 1250 x 1268 mm
• Peso: 530 kg
• Dimensão máxima de tubo trabalhável: 80 x 2 mm
• Curso de trabalho: 0–60 mm
• Pressão de operação: 100 bar
• Pressão máxima de trabalho: 140 bar
• Força dos cilindros: 100 kN
• Potência do motor da unidade hidráulica: 7,5 kW
• Altura do eixo de trabalho: 950 mm
