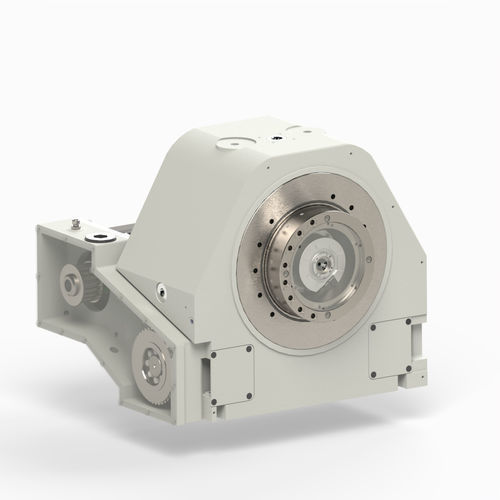

Mesa rotativa indexadora acionada por motor AWU Series

horizontalbasculantepara máquina-ferramenta

Esta mesa horizontal NC tem uma placa frontal com um diâmetro mínimo de 100 mm. Seu eixo gira horizontalmente e tem uma capacidade de carga de 80 kg. O diâmetro do mancal é de 120 x 70 mm e o diâmetro máximo do orifício central é de 35 mm. A relação de engrenagem sem-fim é de 36, o torque de acionamento é de 3 Nm, a unidade tem um peso de 26 kg e opera com um máximo de 80 rotações por minuto (rpm). A mesa horizontal NC pode suportar uma carga axial máxima de 2.000 N, tem um momento máximo de inércia a 1,4 kgm2, um momento máximo de inclinação no eixo de rotação a 200 Nm, e uma pressão máxima de aperto de 63 bar/6 bar. O toque tangencial máximo sem aperto é de 110 Nm enquanto que é de 150 Nm/80 Nm quando o aperto é acionado. O aperto é pneumático ou hidráulico. A série de mesas trunnion AWU com eixo rotativo horizontal (longitudinal) e placa de face vertical (em pé) estão disponíveis para a usinagem de peças grandes, bem como para o corte de metais pesados. O acionamento é realizado com um conjunto de rodas sem-fim. A pedido, podemos fornecer um redutor de correia dentada adicional. A base do projeto em torno do maior rolamento YRT possível. Para a maior rigidez possível, rolamentos de apoio adicionais estão disponíveis na parte traseira da carcaça. A carcaça fundida é projetada com paredes grossas e nervuras fortes. Nós ficaríamos felizes em fornecer o nosso design para as suas grandes exigências de furo passante Dentro da série, oferecemos-lhe designs adicionais: - Placas frontais com mandris de aperto e mordentes de caixa em várias dimensões - Contra-mancais e montagens de munhões - Descansos estáveis - Blocos de roletes - Montagem de mesas trunnion AWU sobre mesas ATU para máquinas-ferramentas de cinco eixos - Eixos lineares como subestrutura
