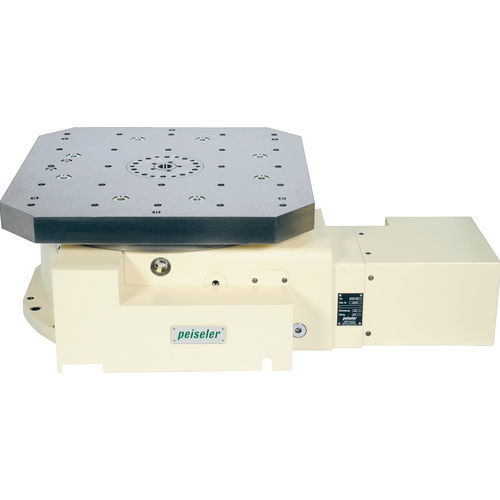

Mesa divisora hidráulica ATHN Series
verticalpara máquina-ferramentamotorizada

mesa divisora hidráulica
mesa divisora hidráulica
mesa divisora hidráulica
mesa divisora hidráulica
mesa divisora hidráulica
mesa divisora hidráulica
Guardar nos favoritos
Comparar


Características

Acionamento
hidráulica
Configuração
vertical
Aplicações
para máquina-ferramenta
Outras caraterísticas
motorizada, com engrenagem de face, de grandes dimensões
Diâmetro

MÁX: 1.600 mm
(63 in)

MÍN: 590 mm
(23 in)

Descrição

Na série ATHN, usamos conjuntos de três peças de acoplamentos Hirth não elevadores. A operação de NC com esta tecnologia não é possível; as tabelas funcionam com indexação. Utilizamos o número máximo de 720 dentes para mesas maiores; a divisão equivale a um máximo de 0,5 graus. As mesas ATHN são projetadas com um rolamento axial que mantém a placa frontal em posição durante o movimento de destravamento do giro e travamento. Isso garante um ciclo muito suave com altas cargas de peças em máquinas-ferramentas de grande porte e máquinas indexadoras rotativas. Tamanhos de moldura: ATHN 520 - ATHN 630 - ATHN 800 - ATHN 1000 - ATHN 1250 - ATHN 1600 Dentro da série ATHN, oferecemos-lhe designs alternativos: - Mesas como receptor de paletes com sistemas de fixação de ponto zero - Tabelas como receptor de paletes de acordo com a norma DIN 55201 - Tabelas de anexos - Mesas embutidas - Mesas de deslizamento - Integrado, eixo x linear

---

Catálogos
