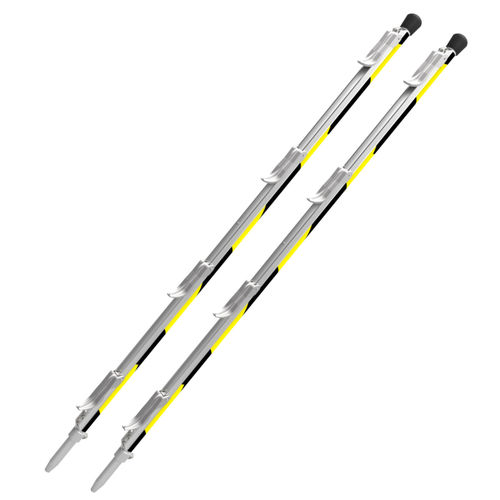

Dispositivo de aterramento de curto-circuito de fase GFLAGFR

/ Normas - CEI 61230 / Utilização O dispositivo GFLAGFR foi concebido para curto-circuitar redes aéreas de BT nuas com 5 ou 6 condutores (1 neutro, 3 fases, 1 ou 2 candeeiros de iluminação pública). É acionado a partir do solo através de uma vara telescópica isolante. A sua instalação é efectuada imediatamente após o controlo do dispositivo PICRABT (ver ficha técnica correspondente). O dispositivo GFLAGFR é composto por 2 postes condutores de alumínio, sobre os quais é montado um perfil em U, equipado com 4 grampos. O primeiro pólo provoca um curto-circuito no condutor neutro e nas 3 fases, enquanto o segundo provoca um curto-circuito na iluminação pública, ligando-se aos condutores de fase anteriormente em curto-circuito. ligação dos condutores de fase anteriormente em curto-circuito ao neutro. Este equipamento pode ser ligado à terra através do condutor de terra opcional. Estes dois pólos condutores são montados no pólo isolante Pentapole específico do kit (patente Fameca). numa Tulipa. Os condutores ó da linha BT podem ser ligados em corrente contínua em duas operações. / Especificações técnicas - Tipo de produto : Dispositivo - Material da braçadeira: Alumínio - Tensão de funcionamento (V) : BT (50 V a 1000 V) - Campo de utilização (ambiente) : Estação aérea ou de transformação - Intensidade de curto-circuito kA/ls: 4 - Medida: 1650x180x180mm - Peso (kg) : 10,5 / Áreas de atividade Distribuição eléctrica Indústria Segurança civil
