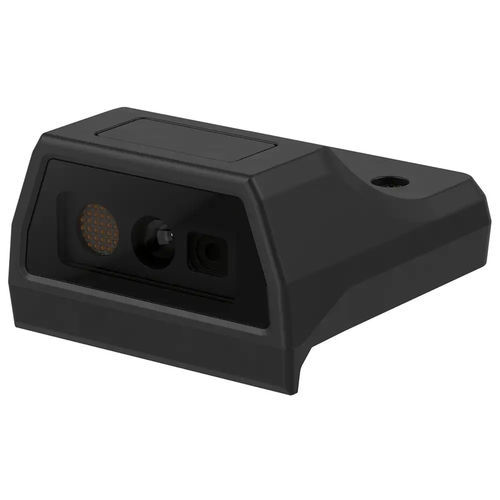

Motor de leitor de código de barras SM-Ex S203 SR

2D

Descrição do produto
Módulo leitor SM-Ex S203 SR projetado para integração em dispositivos Smart-Ex® 203. Módulo de leitura 1D/2D compacto baseado no motor SE4107, adequado para aplicações industriais que exigem uma solução leve e precisa.

Principais vantagens

• Motor de leitura SE4107 1D/2D
• Campo de iluminação branco e ponto de mira LED verde
• Peso muito reduzido: 25 g
• Amplo campo de visão: 44,5° horizontal × 33,5° vertical
• Alta tolerância de orientação: pitch/tilt ±60°, roll 360°

Dados técnicos - Hardware
Motor de leitura: SE4107 1D/2D
Tecnologia do sensor: Rolling-shutter
Resolução: 1280 x 960 pixels (1,3 MP)
Mira: LED verde
Iluminação: branca
Campo de visão: Horizontal 44,5°, Vertical 33,5°
Distância focal: a partir da face frontal do módulo: 152,4 mm
Tolerância de orientação: pitch/tilt ±60°, roll 360°
Simbologias suportadas: 5 mil Code 39, 5 mil Code 128, PDF417, DataMatrix 10 mil, 100% UPCA, 15 mil QR, 20 mil QR
Nota: a tabela completa de simbologias e intervalos de decodificação está disponível no datasheet completo.

Condições ambientais
Temperatura de operação: -20 ... 50 °C (-4 ... 122 °F)
Temperatura de armazenamento: -30 ... 70 °C (-22 ... 158 °F) (apenas módulo leitor)

Dados mecânicos
Massa: 25 g
Dimensões (L x A x P): 39 mm x 20,8 mm x 41,4 mm

Informações gerais
As certificações exibidas com logotipos são válidas apenas quando integradas ao Smart-Ex® 203.

Séries compatíveis
Smart-Ex® 203

Especificações técnicas

• Modelo / designação: SM-Ex S203 SR
• Motor de leitura: SE4107 1D/2D
• Tecnologia do sensor: Rolling-shutter
• Resolução: 1280 x 960 pixels (1,3 MP)
• Mira: LED verde
• Iluminação: branca
• Campo de visão: H 44,5°, V 33,5°
• Distância focal: a partir da face frontal do módulo 152,4 mm
• Tolerância de orientação: pitch ±60°, tilt ±60°, roll 360°
• Códigos suportados: ex. 5 mil Code 39, 5 mil Code 128, PDF417, DataMatrix 10 mil, 100% UPCA, 15 mil QR, 20 mil QR
• Temperatura de operação: -20 ... 50 °C
• Temperatura de armazenamento: -30 ... 70 °C (apenas módulo)
• Massa: 25 g
• Dimensões (L x A x P): 39 mm x 20,8 mm x 41,4 mm
• Série compatível: Smart-Ex® 203
