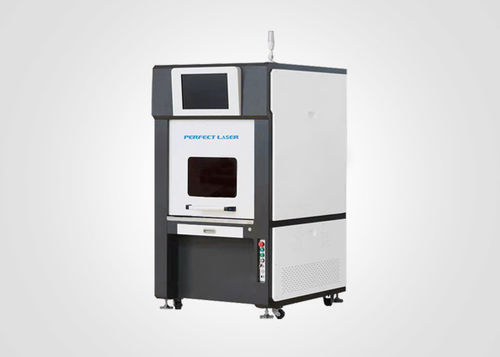

Máquina estacionária de solda a laser PE-W100 W200

automáticapara grande diâmetropara plástico

Resumo do produto
Máquina de soldagem a laser por varredura para pequenas peças planas em plástico. Plataforma compacta de quatro eixos com galvanômetro de varredura fechado e opção de potência laser 100 W ou 200 W. Projetada para soldagem por transmissão precisa e repetível de conjuntos plásticos.

Modelo
PE-W100 W200

Introdução ao produto
O sistema utiliza o método de soldagem por transmissão a laser quase síncrono, com galvanômetro de grande diâmetro e alta velocidade e laser de alta qualidade de feixe para concentrar energia ao longo do percurso de solda. O material funde-se ao longo de toda a linha de solda e o laser fornece energia contínua até que sejam atingidas as condições de soldagem especificadas. Está disponível um módulo opcional de medição de penetração de alta precisão para monitorizar e controlar a qualidade da solda.

Características principais

• Varredura por deflexão em X e Y guiada por dados gráficos; velocidade máxima de varredura até 2000 mm/s para soldagem de precisão e alta eficiência.
• A peça de trabalho permanece estacionária durante a soldagem; toda a linha de solda é plastificada quase simultaneamente, com penetração controlável.
• Medidor de penetração opcional para controlo de qualidade em circuito fechado.
• Programação digital de alta precisão das trajetórias de varredura; adequado para componentes até 200 × 200 mm (personalizável).
• Redução do custo de ferramental em comparação com soldagem por ultrassom em muitas aplicações.

Aplicações
Montagem e selagem de pequenas peças planas em plástico para dispositivos médicos, invólucros eletrónicos, conectores, bens de consumo e outras produções industriais que exigem soldas precisas e repetíveis.

Dados técnicos

• Método de solda: Varredura (soldagem por transmissão a laser)
• Potência do laser: 100 W / 200 W
• Comprimento de onda: 915 nm / 976 nm
• Padrão de trabalho: Modulação, contínuo
• Área de trabalho (curso): 200 × 200 mm (personalizável)
• Precisão de posicionamento: X/Y/Z ≤ 0,05 mm; U ≤ 0,1°
• Velocidade cinemática: X/Y/Z: 100 mm/s; U: 100 rpm; velocidade de varredura máx. até 2000 mm/s
• Largura da linha de solda: 0,5–3 mm
• Arrefecimento: Ar / Água
• Alimentação: AC 220 V ±10% 50/60 Hz
• Perda máxima de potência: < 1500 W
• Ambiente de operação: Temperatura 10–35 °C; Humidade ≤ 85%
• Control: PC industrial + controlo de movimento de quatro eixos; CNC, funções de ensino e suporte a ficheiros gráficos

Informações comerciais

• Quantidade mínima de encomenda: 1 unidade
• Preço: Negociável
• Embalagem: Apropriada para transporte marítimo ou aéreo
• Tempo de entrega: 3–7 dias úteis
• Termos de pagamento: L/C, T/T, Western Union, MoneyGram
• Capacidade de fornecimento: 400 conjuntos por mês

Certificações e origem

• Local de origem: China
• Marca: Perfect Laser
• Certificações: CE / ISO / TUV / SGS
