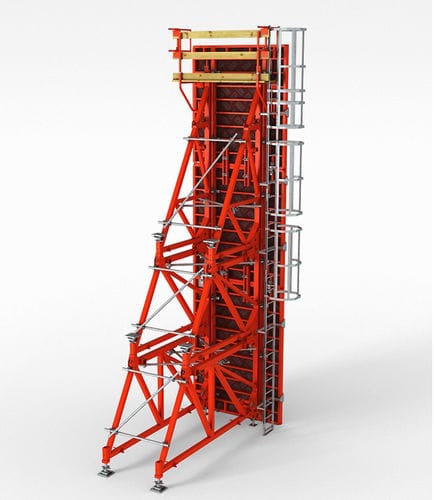

Sistema de fôrma monoface SB

Visão geral
Os esquadros SB asseguram a transmissão de cargas no betão a uma face em alturas de 3,00 a 8,75 m. Transferem a pressão do betão fresco para a subestrutura e fundações e são compatíveis com os sistemas de cofragem de paredes PERI. Podem também ser usados como consolas horizontais para cargas elevadas.

Aplicações

• Betonagem a uma face de paredes e elementos estruturais com transferência da pressão do betão para as fundações
• Utilização como consolas horizontais para voladutos, beiradas de lajes ou cabeças de pilares
• Integração modular com os sistemas de cofragem de paredes PERI

Uso típico / Vantagens

• Versátil: compatível com todos os sistemas de cofragem de paredes PERI
• Montagem rápida: peças de ligação pré-montadas no esquadro permitem acoplamento sem componentes adicionais
• Logística optimizada: geometria dos componentes adaptada a dimensões de camião e contentor para transporte eficiente

Características / Especificações técnicas

• Tipo de sistema: Estrutura de suporte
• Altura de betonagem: 3,00 m – 8,75 m
• Pressão do betão fresco: até 60 kN/m²
• Carga (tração/compressão): Sistema de ancoragem DW 15: 180 kN; DW 20: 300 kN; DW 26: 500 kN
• Outro: O suporte V PERI e o acoplador de avanço permitem a instalação precisa do tirante a 45° para transferência segura de cargas e máxima estabilidade
