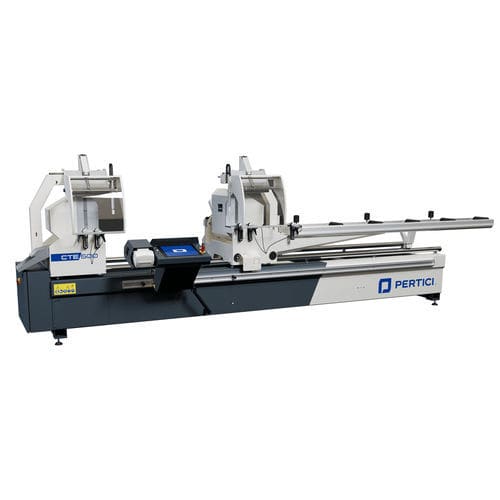

Máquina de corte com faca CTE series

para PVCpara alumíniopara perfis de alumínio

Visão geral

CTE600 e CTE500 são máquinas de corte de dupla cabeça com eixos controlados, equipadas com lâminas de Ø 600 mm e Ø 500 mm, respetivamente. A máquina é composta por três estruturas principais: uma base em aço eletrossoldado que fixa a unidade de corte fixa e uma unidade de corte móvel que desliza ao longo do eixo X com posicionamento eletrônico.

Principais características

• Máquinas de corte de dupla cabeça com eixos controlados
• Diâmetros de lâmina: Ø 600 mm (CTE600) e Ø 500 mm (CTE500)
• Três estruturas principais: base em aço eletrossoldado, unidade de corte fixa, unidade de corte móvel no eixo X com posicionamento eletrônico
• Eixos rotativos nas cabeças RF e RM: faixa de rotação de 45° (interno) a 20° (externo)
• Acionamento da lâmina: cilindro oleopneumático com regulador de velocidade de saída e retorno rápido
• Apertamento: sistema horizontal com cilindro duplo mais aperto vertical para fixação segura do perfil
• Segurança: proteções locais pneumáticas rebaixáveis que isolam as unidades durante o corte
• Interface de utilizador: monitor tátil de 15" em plataforma Windows 10 para programar operações de corte
• Opcional: impressora industrial de etiquetas para identificação e associação de trabalhos

Integração e interface

CTE600 e CTE500 foram concebidas para integração em ciclos de produção. O ecrã tátil de 15" em plataforma Windows 10 permite programar as operações de corte e facilita a interação do operador.

Equipamento opcional

A máquina pode ser equipada com uma impressora industrial de etiquetas para identificar e associar as peças às ordens de trabalho.

Ideal para

• PVC
• Alumínio

Especificações técnicas

• Máquinas de corte de dupla cabeça com eixos controlados
• Diâmetros de lâmina: Ø 600 mm (CTE600) e Ø 500 mm (CTE500)
• Construção: base em aço eletrossoldado com unidade fixa e unidade móvel (eixo X com posicionamento eletrônico)
• Eixos rotativos RF e RM: 45° (interno) a 20° (externo)
• Acionamento da lâmina: cilindro oleopneumático com regulador de velocidade e retorno rápido
• Sistema de aperto: cilindro duplo horizontal e aperto vertical
• Segurança: proteções locais pneumáticas rebaixáveis
• HMI: ecrã tátil 15" em Windows 10 para programação
• Opção: impressora industrial de etiquetas para identificação e associação de trabalhos
