Painel de controle para alarme de incêndio F220®

à prova de águacom display

Visão geral

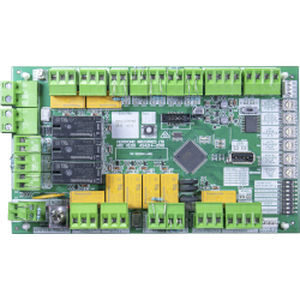

O Sistema de Liberação de Agente Extintor Pertronic F220® fornece controle automático de um ou mais sistemas de supressão de incêndio. O sistema baseia-se no painel de incêndio endereçável analógico Pertronic F220® juntamente com o Controlador de Liberação de Agente Extintor Pertronic (ARC2). Um único painel F220 pode ser equipado com vários ARC2. Cada ARC2 fornece controle, supervisão de falhas e monitoramento para um sistema de supressão.

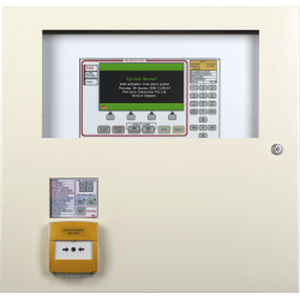

O painel de controle é equipado com uma Estação de Controle de Agente Pertronic para cada ARC2. A Estação de Controle de Agente possui teclado e painel de display que fornecem indicação de status e falha para o ARC2 associado e para o sistema de supressão. Além da estação montada no painel, cada ARC2 pode comunicar-se com até nove estações de controle adicionais. Existem dois tipos de estações de controle disponíveis: a Agent Control Station (ACS2) e a Local Control Station (LCS2). A ACS2 inclui um temporizador regressivo do tempo até descarga, LEDs indicadores de status, controlo local de silenciamento do buzzer, botões Modo Manual e Modo Automático, e um conjunto completo de LEDs de indicação de falha. A LCS2 é semelhante à ACS2, mas não inclui os LEDs de indicação de falha.
O botão Modo Manual em qualquer ACS2 ou LCS2 pode ser usado para impedir a liberação do agente extintor a qualquer momento, incluindo após o processo de descarga automática ter sido iniciado. Cada estação de controle também possui um ponto de acionamento manual com aba (MCP) que permite acionar manualmente o processo de liberação do agente.
O Sistema de Liberação de Agente F220 inclui sinais áudio-visuais (AV) para interior e resistentes às intempéries. Os sinais AV estão disponíveis com várias mensagens e sinais audíveis e um temporizador regressivo de alta visibilidade opcional. Os painéis de liberação de agente F220 estão disponíveis em diversos tamanhos e estilos de gabinete, incluindo versões resistentes às intempéries.

Recursos

• Sistema de controle de supressão de incêndio baseado no painel endereçável analógico Pertronic F220
• Um painel de controle F220 pode ser equipado com múltiplos Controladores de Liberação de Agente (ARC2)
• Processo de liberação de agente automático ou manual
• A liberação automática pode ser desativada ou abortada a partir de qualquer estação de controle

Recursos do Controlador de Liberação de Agente (por controlador)

• Atraso automático configurável: de 5 segundos a 90 segundos
• Atraso manual configurável, independente do atraso automático: de 5 segundos a 90 segundos
• Comunica com até nove estações de controle externas (ACS2 ou LCS2)
• Barramento RS485 para comunicação com as estações de controle
• Tempo de retenção da saída de liberação configurável: 20 s, 30 s, 60 s ou 5 minutos
• Entrada de falha por baixa pressão
• Retorno de interruptor de pressão confirma liberação (opcional)

Informações de Encomenda
Código do Produto — Descrição
F220-A10U/5A-ARC — F220, gabinete 10U com 2 loops, PSU 5 A, c/w ARC2, placas de montagem brancas
F220-A13U/5A-ARC — F220, gabinete 13U com 2 loops, PSU 5 A, c/w ARC2, placas de montagem brancas
F220-A13U/11A-ARC — F220, gabinete 13U com 2 loops, PSU 11 A, c/w ARC, placas de montagem brancas
F220-A16U/5A-ARC — F220, gabinete 16U com 2 loops, PSU 5 A, c/w ARC, placas de montagem brancas
F220-A16U/5A-ARC-EXT — F220, gabinete 16U com 2 loops, PSU 5 A, c/w ARC com ACSDISP+OL na porta, placas de montagem brancas
F220-A16U/11A-ARC — F220, gabinete 16U com 2 loops, PSU 11 A, c/w ARC
F220-A16U/11A-ARC-EXT — F220, gabinete 16U com 2 loops, PSU 11 A, ARC, c/w ACS na porta externa
F220-A28U/5A-ARC — F220, gabinete 28U com 2 loops, PSU 5 A, c/w ARC, placas de montagem brancas
F220-A28U/11A-ARC — F220, gabinete 28U com 2 loops, PSU 11 A, c/w ARC, placas de montagem brancas
F220-A28US/5A-ARC — F220, gabinete 28U Slim com 2 loops, PSU 5 A, c/w ARC2, placas de montagem brancas
F220-A28US/11A-ARC — F220, gabinete 28U Slim com 2 loops, PSU 11 A, c/w ARC, placas de montagem brancas

Especificações técnicas

• Base do sistema: painel de incêndio endereçável analógico Pertronic F220®
• Agent Release Controller: ARC2 (cada um fornece controle, supervisão de falhas e monitoramento para um sistema de supressão)
• Suporte para múltiplos ARC2 por painel F220
• Estações de controle: ACS2 (indicadores completos e temporizador) e LCS2 (sem LEDs de falha)
• Ponto de acionamento manual integrado em cada estação de controle (MCP com aba)
• Modos de liberação automática e manual; a liberação automática pode ser desativada/abortada de qualquer estação
• Atraso automático configurável: 5–90 segundos
• Atraso manual configurável (independente): 5–90 segundos
• Opções de tempo de retenção da saída de liberação: 20 s, 30 s, 60 s, 5 minutos
• Comunicação: barramento RS485 para as estações de controle; até 9 estações externas por ARC2
• Monitoramento de falhas: entrada de falha por baixa pressão; retorno opcional de interruptor de pressão para confirmar a liberação
• Sinais áudio-visuais: painéis AV para interior e resistentes às intempéries disponíveis; temporizador regressivo de alta visibilidade opcional
• Paineis disponíveis em vários tamanhos e estilos de gabinete (incluindo opções resistentes e 28U slim)
