Sistema de sonorização PA ADM-4

Visão geral do produto

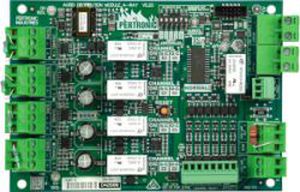

O Módulo de Distribuição de Áudio Pertronic ADM-4 fornece várias linhas de áudio 100 V rms (canais) controladas e monitorizadas de forma independente. Permite múltiplos ramais a partir de uma única linha de áudio 100 V, mantendo a supervisão de falhas e simplificando a instalação de sistemas de PA e evacuação.

Um sistema construído com módulos ADM-4 continuará a operar mesmo que alguns canais apresentem falhas. Se um canal ficar em curto, o canal afetado é isolado e as saídas dos canais não afetados continuam a transmitir áudio após uma breve interrupção (aproximadamente 20 segundos). O módulo continua a monitorizar os canais isolados e reconecta automaticamente um canal quando a falha é corrigida.

O sistema de supervisão incorporado verifica continuamente as linhas de saída de 100 V para condições de circuito aberto e curto-circuito, independentemente de o sistema estar a transmitir uma mensagem de evacuação, áudio de fundo ou estar inativo.

Cada canal pode ser ativado permanentemente através do interruptor DIP local ou ativado/desativado por um sinal de controlo remoto (entrada Channel Select).

O ADM-4 supervisiona de forma independente os canais de saída e sinaliza uma condição de falha ao amplificador ou gerador de evacuação ligado. O módulo inclui um relé de falha com contacto limpo Form C para ligação a equipamentos de monitorização.

Características

• Facilita a instalação de sistemas de evacuação e PA ao fornecer múltiplos canais de áudio monitorizados
• Isolamento automático de um canal em curto, permitindo a continuidade de áudio nos restantes canais
• Ajuda a cumprir os requisitos de isolamento de falhas na norma AS 1670.1: 2018, secção 2.6
• Entrada Channel Select para comutação individual de canais
• Capacidade de comutação de 80 W por canal
• Interruptor DIP a bordo para seleção permanente de canais
• Relé de falha com contacto limpo Form C
• Indicadores separados de circuito aberto e curto-circuito por canal
• As entradas de controlo podem ser isoladas da circuitaria a bordo
• Resistor de fim de linha (EOL) de entrada selecionável pelo utilizador para se adequar às especificações do amplificador
• Compatível com Pertronic EA60, EA120, amplificadores de evacuação Pertronic e amplificadores controlados pelo Pertronic EVAC Generator

Informações de encomenda
Código do produto | Descrição
ADM-4 | Módulo de distribuição de áudio, 4 vias

Documentos disponíveis
Ficha técnica e nota de instalação disponíveis para este produto.

Especificações técnicas

• Várias saídas de áudio 100 V rms controladas e monitorizadas independentemente (4 vias)
• Supervisão por canal para falhas de circuito aberto e curto-circuito
• Isolamento automático de canais em curto com continuação da operação dos canais não afetados (breve interrupção ~20 segundos)
• Reconexão automática de canais quando as falhas são corrigidas
• Interruptor DIP local para ativar canais permanentemente
• Entrada Channel Select remota para comutação individual de canais
• Capacidade de comutação 80 W por canal
• Relé de falha com contacto limpo Form C para ligação a equipamentos de monitorização
• Indicadores separados para falhas de circuito aberto e curto-circuito em cada canal
• As entradas de controlo podem ser isoladas da circuitaria a bordo
• Resistor EOL de entrada selecionável pelo utilizador, configurável para os requisitos do amplificador
• Compatibilidade: Pertronic EA60, EA120, amplificadores de evacuação Pertronic e amplificadores controlados pelo EVAC Generator
• Código de encomenda: ADM-4
