Sistema anticolisão para grua portuária BoomRanger®

de radar

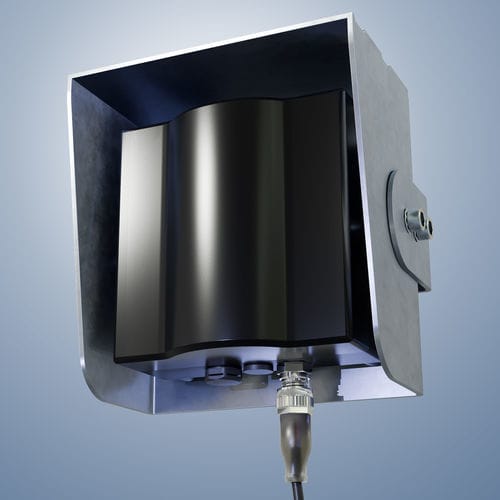

Proteção altamente eficaz para pontes e superestruturas de navios porta-contêineres contra colisões com guindastes portuários. - Ângulo de feixe extremamente amplo - Alcance otimizado para a aplicação - Para alvos móveis e estacionários O scanner de radar BoomRanger® (CRAT20-150/11ST), um radar FMCW, opera na faixa de frequência de 24.000 - 24.250 GHz. A característica da antena é de 150° (±75°) horizontal e 11° (±5,5°) vertical. BoomRanger® foi desenvolvido especificamente como um sistema anti-colisão para proteção contra colisões na área de guindastes portuários de movimento rápido. O sistema de scanner de radar detecta objetos móveis e estacionários até uma distância de 25 m. A distância ajustável é definida em passos de 1 metro. As detecções de objetos são relatadas através de saídas de coletor aberto. BoomRanger® possui 3 saídas que podem ser usadas, por exemplo, como funções de frenagem ou parada. Elas podem ser programadas para os valores necessários para a aplicação respectiva. As 3 saídas são conectadas a um conector padrão RSF4 de 5 pinos. - Alcance de detecção extremamente grande - Insensibilidade a influências ambientais - Ampla faixa de temperatura - Alta classe de proteção - Carcaça robusta Suportes especiais do programa de acessórios são úteis para uma instalação fácil. Devido às suas propriedades físicas, os dispositivos de scanner de radar NÃO DEVEM ser usados para proteção pessoal ou funções de parada de emergência. Dados técnicos Design mecânico - Peso: aprox. 650 g - Material: Base da carcaça: ALg, anodizado preto - Tampa da carcaça: plástico POM, colorido preto - Classe de proteção: IP 67 - Dimensões da carcaça: 100 x 100 x 42 mm - Furos de montagem / parte traseira da carcaça: 4 X roscas M4, 10 mm de profundidade, disposição quadrada: 82 x 82 mm Design elétrico - Tensão de alimentação: 10 .... 30 VDC - Consumo de corrente: tip. 130 mA, mais corrente para as saídas de coletor aberto - Saída: 3 saídas de coletor aberto de 50 mA cada - Conexão: conector de 5 pinos M12x1, compatível com RSF4 - Frequência de transmissão: 24.000 .... 24.250 GHz - Potência de transmissão: < 20 dBm (EIRP) máx. - Característica da antena: 150° (±75°) horizontal e 11° (±5,5°) vertical - Detecção de distância: 1 m .... limiar (ajustável em passos de 1 m de 2 a 25 m) - 0 - 1 m não é avaliado, - 2 - 4 m velocidade mínima inferior a 1 cm/seg (0,6 m/min) necessária - 4 - 25 m também funciona com alvos estacionários - Tempo de resposta: < 50 ms - Tempo de retenção das saídas: aprox. 1 seg - Atraso de prontidão após ligar: aprox. 1 seg - Temperatura de operação: -40 .... +85 °C - Temperatura de armazenamento: -40 .... +85 °C Exemplo de aplicação Devido à sua zona de detecção e seu design para aplicações difíceis, o scanner de radar BoomRanger® é ideal para proteger as pontes de navios porta-contêineres de colisões com guindastes portuários. Confiável mesmo em condições climáticas difíceis, como nevoeiro denso, o BoomRanger® é superior aos sensores a laser nesta área de aplicação. - Alcance de detecção extremamente grande - Insensibilidade a influências ambientais - Ampla faixa de temperatura - Alta classe de proteção - Carcaça robusta
