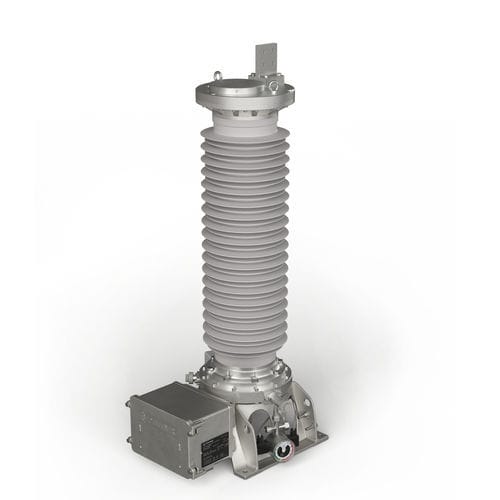

Divisor de tensão RGF

para distribuição elétrica

Divisores de tensão capacitivos resistivos tipo RGF (divisor RC) são usados em redes de alta tensão na faixa de 72,5-550 kV. Eles dividem a tensão primária em uma tensão secundária equivalente padronizada para medidores, dispositivos de medição e proteção. A parte ativa do divisor RC consiste em elementos divisores resistivos capacitivos e conectados em paralelo. O comprimento da parte ativa se estende ao longo de todo o comprimento do isolador, o que resulta em uma distribuição linear de tensão. Ambos os elementos são calibrados entre si e fornecem sinais de tensão transitória precisos do lado da alta tensão para o lado da baixa tensão. O divisor RC permite largura de banda de frequência muito alta; até mesmo tensões diretas (CC) podem ser medidas. Para níveis de tensão de 300 kV e superiores, as distorções de campo são evitadas usando um anel anticorona ao redor da cabeça do divisor. Os elementos secundários, como os componentes de ajuste e proteção contra sobretensão, estão localizados na caixa de terminais junto com as réplicas de carga equivalentes. A tampa da caixa de terminais pode ser aberta lateralmente. Os soquetes de conexão para os cabos de medição estão localizados na parte inferior da caixa de terminais. A conexão da tensão de saída secundária pode ser implementada por meio analógico, por meio de um cabo de medição blindado, ou, opcionalmente, por digital, por meio de um cabo de fibra ótica. Os divisores RC são calibrados na fábrica e serão entregues com o cabo de medição especificado.
