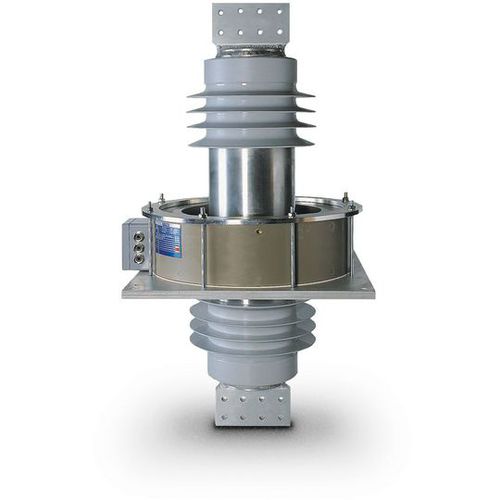

Transformador de corrente JLD series

secoIECde proteção

Transformadores de corrente de barra do tipo JLD são usados em aplicações internas e externas para sistemas de média ou alta tensão. Eles transformam correntes de até 5000 A em valores padronizados para medidores, dispositivos de medição e proteção. Os transformadores de corrente em barra são normalmente usados em aberturas de parede, piso ou teto. Eles consistem principalmente de uma bucha de parede e da parte do transformador de corrente acoplada. A bucha de parede fornece isolamento contra alta tensão e também representa o enrolamento primário do transformador de corrente. Até 5 núcleos podem ser incluídos na parte do transformador de corrente. Graus de proteção podem ser fornecidos opcionalmente entre IP 20 e IP 65. Os transformadores de corrente em barra do tipo JLD podem ser projetados para aplicações externas / externas, externas / internas e internas / internas. A bucha de parede correspondente e o tipo de isolamento da parte do transformador de corrente devem ser selecionados apropriadamente. Uma bucha de parede protegida por silicone com uma peça do transformador de corrente fundida em resina fundida resistente ao ar livre é usada para aplicações ao ar livre. As peças do transformador de corrente são fundidas em poliuretano (PUR) para aplicações internas. Um enchimento de núcleo especial garante que as propriedades magnéticas não sejam afetadas por tensões de compressão térmica. Isso permite que a precisão da classe permaneça constante ao longo de décadas.. Características • Até 5 núcleos possíveis • Valores elevados de corrente de curto-circuito possíveis
