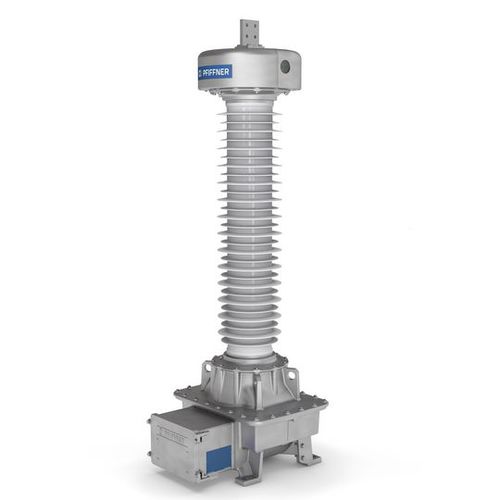

Transformador de distribuição EOF series

a óleode potencial indutivoIEC

Os transformadores de tensão indutivos isolados com papel isolante tipo EOF são usados em redes de alta tensão na faixa de 24-245 kV. Eles transformam a alta tensão em valores padronizados para medidores, dispositivos de medição e proteção. A parte ativa do transformador de potencial está localizada no invólucro do pé. O isolamento de alta tensão é implementado em tecnologia de papel isolante. Para conseguir isso, um óleo mineral sem PCB de alta qualidade é usado. A bucha de precisão fina fica dentro do isolador. O sistema de expansão está localizado na cabeça do transformador de potencial. Esta unidade atua como compensação do volume do óleo em caso de variações de temperatura. Para transformadores de tensão de 24-72 kV, é usada uma membrana altamente flexível e resistente à temperatura feita de fluoroelastômeros (VITON®). Os transformadores de tensão >72 kV possuem uma célula de expansão em aço inoxidável. O nível do óleo é indicado por um sistema mecânico na janela da tampa do fole. Todas as caixas e flanges de metal são feitas de uma liga especial de alumínio. Essas peças podem ser pintadas mediante solicitação. Todos os transformadores de potencial possuem uma porcelana de alta qualidade ou um isolador composto de silicone de alta qualidade. Diferentes distâncias de fuga estão disponíveis de acordo com as diferentes classes de poluição, conforme especificado nas normas. O invólucro hermético vedado protege o isolamento de papel isolante contra as influências atmosféricas.
