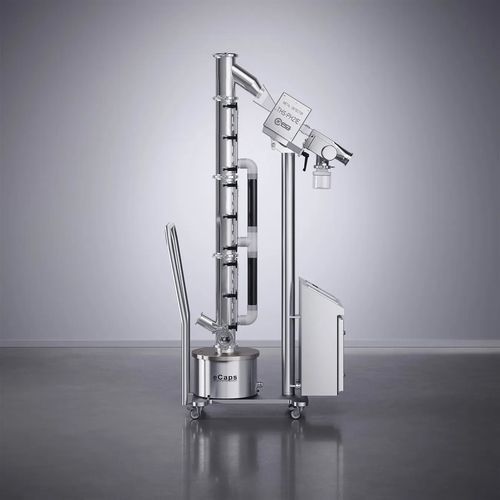

Máquina de polimento para plásticos eCaps

para peças cilíndricasmédico-hospitalarde acabamento

Visão geral
Projetada para acabamento eficiente de cápsulas em ambientes de produção, a eCaps é uma polidora de cápsulas de desenho aberto composta por segmentos modulares de 400 mm. Suporta tamanhos de cápsula 000 a 5 e pode ser integrada com detecção de metais, eliminador de cápsulas vazias e sistemas de carga de tambor para diversas configurações de linha.

Principais vantagens

• Polimento constante com módulo rotativo de escova patenteado
• Esvaziamento 100% automático para todos os tamanhos e pesos de cápsulas
• Compatível com detectores metálicos CEIA, LOCK ou SAFELINE
• Seções modulares permitindo três alturas de transporte (1000 / 1400 / 1800 mm)
• Design cGMP que facilita manuseio e limpeza

Elevação modular e polimento
A eCaps é constituída por segmentos modulares de 400 mm, cada um equipado com um módulo rotativo patenteado que eleva, desempoeira e polui cápsulas (tamanhos 000–5). A intercambiabilidade completa entre segmentos de polimento permite reconfiguração rápida conforme layout e necessidades de produção.

Fluxo de vácuo de alta eficiência
Um fluxo de vácuo homogêneo e uma janela de aspiração projetada especificamente asseguram alto desempenho de polimento e esvaziamento completo para várias formas de cápsulas. A construção simplificada sem ferramentas reduz o número de peças, acelerando montagem, desmontagem e limpeza.

Detecção de metais integrada
O quadro compacto em aço inox minimiza a área ocupada e zonas de retenção, ao mesmo tempo que acomoda detectores metálicos Ceia, Lock ou Safeline. A integração oferece alta precisão de detecção combinada com um mecanismo de rejeição rápido para proteger a qualidade do produto.

Especificações técnicas

• Alturas de elevação: 1000, 1400, 1800 mm
• Embalagem: caixa de madeira
• Peso líquido: 170 kg
• Dimensões ao solo: 480 mm × 760 mm
• Altura de entrada: 514 mm
• Detectores metálicos disponíveis: Lock Insight; Ceia THS/PH21 EE
• Calha de saída: TC ASME BPE 2,5"; TC ISO 1127 DN50
• Abertura da cabeça: 100 mm × 40 mm (CE); 98 mm × 35 mm (LI)
• Precisão aço inox: 0,50 mm
• Precisão ferro: 0,30 mm
• Precisão não-ferro: 0,35 mm
• Tamanho mínimo do produto: Caps 5
• Tamanho máximo do produto: Caps 000
• Ajuste de transporte: velocidade de rotação da escova
• Esvaziamento automático: Sim
• Extração de ar solicitada: ajustável 110–150 m3/h — perda de carga 150–2000 Pa
• Conexão de extração de pó: TC ISO 1127 DN50
• Ar comprimido solicitado: N/A ou 350 l/min — min. 4,5 bar
• Conexão ar comprimido: Ø 8 mm
• Alimentação elétrica: 110 V a 230 V ±10 %
• Frequência: 50 Hz / 60 Hz
• Nível de ruído: <68 dB(A)
• Temperatura de operação: 15–25 °C
• Humidade relativa máxima: 60 %
• Nível de contenção: desenho aberto
• Partes em contacto não metálicas: POM C — Nylon — Silicone
• Partes em contacto metálicas: Aço inox 316L
• Acabamento partes em contacto: Ra ≤ 0,8 µm
• Partes do quadro: Aço inox 304
• Acabamento do quadro: escovado 320
• Quadro montado em rodas: Sim
• Protocolo IQ-OQ: Disponível
• Certificados de materiais: Disponíveis
• Tipo de produto: Capsule
• Função: Polimento; Detecção de metais
• Área de aplicação: Fabricação
• Gama de produto: eRange
