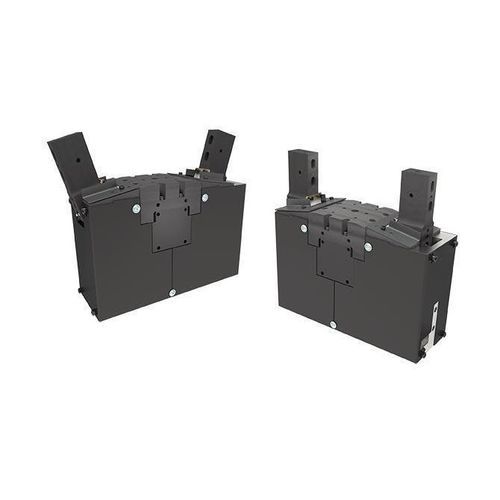

Unidade de fixação pneumática PFD seriesde camepara montagem soldadapara soldagem
Guardar nos favoritos
Comparar
Características
- Tipo
- de came, pneumática
- Aplicações
- para soldagem, para montagem soldada
- Outras características
- modular, removível
- Força
20,4 kN
- Comprimento
412,4 mm
(16,2 in)- Largura
380 mm
(14,96 in)- Espessura
150,4 mm
(5,92 in)
Descrição
Visão geral
O grampo pneumático para estrutura Series PFD oferece força de aperto alta e consistente em uma ampla faixa de pressão, adequado para aplicações exigentes de body-in-white, soldagem de estruturas e fabricação pesada. O mecanismo acionado por came gera até 4.581 lb (20,4 kN) de força total de aperto para fixar conjuntos grandes ou complexos de forma confiável.
Vantagens
Projetado para flexibilidade e facilidade de manutenção, o PFD possui aberturas de garganta largas, múltiplos estilos de mandíbulas intercambiáveis e superfícies de ferramentaria robustas com locais para pinos de guia para simplificar o projeto de dispositivos. Um sistema modular de mandíbulas permite remoção ou modificação rápida, reduzindo o tempo de inatividade e suportando trocas rápidas. Tampas de solda removíveis protegem os componentes internos e permitem manutenção e ajuste do sensor de proximidade sem retirar o grampo do dispositivo. A série inclui capacidade switch-ready, controle de fluxo integrado, operação silenciosa em menos de 0,7 segundos e superfícies de montagem retrocompatíveis para substituição direta de grampos concorrentes.
Aplicações
Vídeos / Animações disponíveis
Características / especificações técnicas
O grampo pneumático para estrutura Series PFD oferece força de aperto alta e consistente em uma ampla faixa de pressão, adequado para aplicações exigentes de body-in-white, soldagem de estruturas e fabricação pesada. O mecanismo acionado por came gera até 4.581 lb (20,4 kN) de força total de aperto para fixar conjuntos grandes ou complexos de forma confiável.
Vantagens
Projetado para flexibilidade e facilidade de manutenção, o PFD possui aberturas de garganta largas, múltiplos estilos de mandíbulas intercambiáveis e superfícies de ferramentaria robustas com locais para pinos de guia para simplificar o projeto de dispositivos. Um sistema modular de mandíbulas permite remoção ou modificação rápida, reduzindo o tempo de inatividade e suportando trocas rápidas. Tampas de solda removíveis protegem os componentes internos e permitem manutenção e ajuste do sensor de proximidade sem retirar o grampo do dispositivo. A série inclui capacidade switch-ready, controle de fluxo integrado, operação silenciosa em menos de 0,7 segundos e superfícies de montagem retrocompatíveis para substituição direta de grampos concorrentes.
Aplicações
- Montagem body-in-white
- Soldagem de estruturas
- Fixação em fabricação pesada e conjuntos grandes ou complexos
Vídeos / Animações disponíveis
- Funcionamento da PFD
- Comparação de desempenho PFD
- Aplicações PFD
Características / especificações técnicas
- Força total de aperto: até 4.581 lb (20,4 kN)
- Mecanismo acionado por came
- Projetado para operar em ampla faixa de pressão para força de aperto consistente
- Aberturas de garganta largas
- Vários estilos de mandíbulas disponíveis
- Sistema modular de mandíbulas para remoção ou modificação rápida (trocas rápidas)
- Superfícies de ferramentaria robustas com locais para pinos
- Tampas de solda removíveis para proteção contra solda e acesso à manutenção
- Capacidade switch-ready e ajuste de sensor de proximidade sem retirar o grampo do dispositivo
- Controle de fluxo integrado
- Operação silenciosa (ciclo inferior a 0,7 segundos)
- Superfícies de montagem retrocompatíveis para substituição direta de grampos concorrentes
