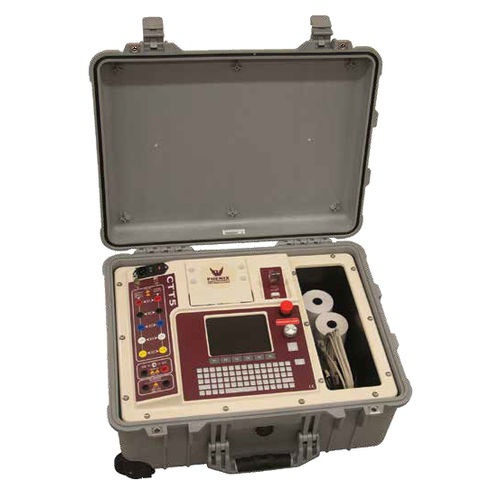

Medidor de resistência de isolamento portátil CCT-5

O CTT-5 testará a Relação de Transformador de Corrente, Deslocamento de Fase, Polaridade, Excitação, Saturação, Resistência de Bobinamento e Resistência de Isolamento usando o método de tensão em conformidade com as normas ANSI/IEEE C57.13.1 e IEC 60044-1, onde a tensão é aplicada ao X secundário terminais do transformador de corrente. O teste de carga CTT-5 injeta uma corrente no circuito secundário para verificar a integridade do circuito de corrente e determinar sua impedância e VA. Esta informação é necessária para assegurar que a TC funcionará em todas as circunstâncias. Características de Design - A tela colorida de alta resolução permite que o operador criar e salvar planos de teste repetíveis - Todos os testes são realizados em sequência automática sem necessidade de intervenção do operador - Design robusto para atender ao campo mais exigente ambientes de teste - Memória interna grande (200 arquivos de teste onde cada uma pode ter até 10 curvas de excitação e 140 arquivos de planos de teste) - Todos os detalhes da placa de identificação e do equipamento do CT são armazenados com o arquivo de resultados de teste - Impressora térmica integrada - Teclado QWERTY completo para fácil entrada de dados no local - Tensão de teste de saturação de 2000 VAC com ponto de joelho marcadores de tensão (ANSI 10/50, IEC 60044, IEEE 30 e IEEE 45) - Rápida operação de teste completo. O modo manual está disponível para resolução de problemas e diagnósticos especiais testes. - O modo de carga permite analisar o circuito secundário ligado ao CT - Fácil configuração dos planos de teste são criados no instrumento - Prático compartimento de armazenamento de cabos de teste integrado - Criação automática de relatórios de teste - Duração do tempo de isolamento seleccionável pelo utilizador resistência teste (10 a 60 segundos) - Seqüência de desmagnetização automática
