Redutor planetário DH120
de engrenagens helicoidaiscoaxialde eixo vazado

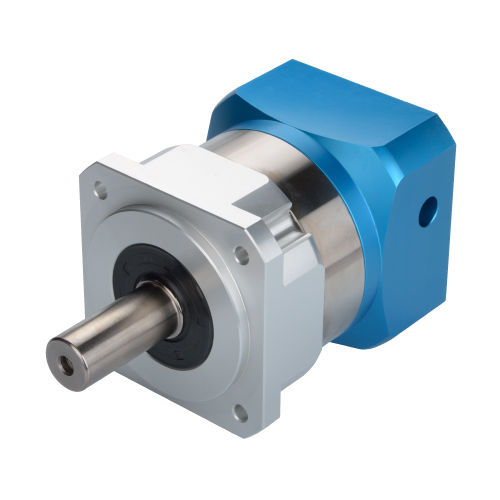

Redutor planetário - DH120 - PHT Vertex Precision Components Corporation - de engrenagens helicoidais / coaxial / de eixo vazado
Redutor planetário - DH120 - PHT Vertex Precision Components Corporation - de engrenagens helicoidais / coaxial / de eixo vazado
Guardar nos favoritos
Comparar
Mais informações no site da PHT Vertex Precision Components Corporation

Características

Tipo
planetário, de engrenagens helicoidais
Orientação dos eixos
coaxial
Tipo de eixo-árvore
de eixo vazado
Torque
200–500 Nm
Performance
de precisão
Aplicações
para servomotor
Outras características
em alumínio
Velocidade de rotação

4.000 rpm
(25.132,7412 rad.min-1)

Folga

0,17 °, 0,2 °

Relação de redução

MÁX: 100 unit

MÍN: 3 unit

Peso

6,6 kg, 8,5 kg
(14,55 lb, 18,74 lb)

Descrição

O dispositivo apresenta uma rigidez de torção de 27 Nm / Arcmin e uma folga inferior ou igual a 11 Arcmin (em 1 fase). Seu torque de saída nominal Tn é 285 Nm e o torque de saída máximo possível Tp é Tn X 3 Nm. Utiliza uma engrenagem reta em vez da engrenagem helicoidal tradicional para obter alta rigidez, alto torque e melhor eficiência. Ele também usa o procedimento de pré-execução para engrenagens de malha no interior e fazendo folga precisa. O escudo exterior dos dispositivos é feito de alumínio. Isto permite a fácil libertação de calor, tornando-o adequado para muitas aplicações.

---

Tradução automática  (ver texto original em inglês)
