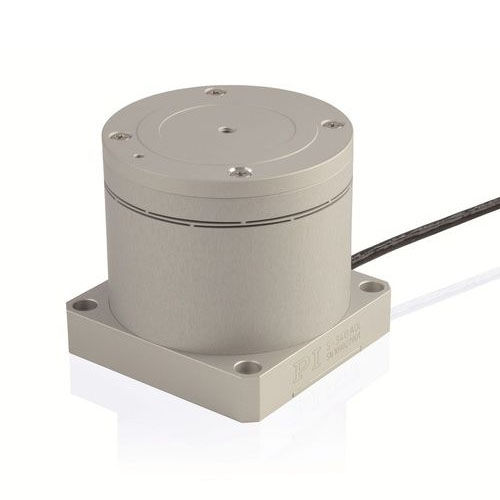

Mesa de coordenadas de inclinação de espelho S-340 series

verticalpiezoelétricade 2 eixos

- Resolução até 20 nrad, excelente estabilidade de posição - Deflexão do feixe ótico até 4 mrad - Vários materiais diferentes para adaptar o CTE entre a plataforma e o espelho - Cinemática paralela para maior precisão e dinâmica - Tempo de resposta inferior a ms - Versões em circuito fechado para uma melhor linearidade - Excelente estabilidade de temperatura Campos de aplicação - Processamento / estabilização de imagens - Aprisionamento ótico - Varrimento laser / direção de feixe com grande ângulo de deflexão - Sintonização de laser - Filtros ópticos / comutadores - Ótica - Estabilização do feixe Vida útil excecional graças aos actuadores piezoeléctricos PICMA® Os actuadores piezoeléctricos PICMA® são isolados totalmente em cerâmica. Isto protege-os contra a humidade e as falhas resultantes de um aumento da corrente de fuga. Os actuadores PICMA® oferecem uma vida útil até dez vezes superior à dos actuadores convencionais com isolamento de polímero. estão comprovados 100 mil milhões de ciclos sem uma única falha. Elevada precisão de orientação devido a guias de flexão de folga zero As guias de flexão estão isentas de manutenção, fricção e desgaste, e não necessitam de lubrificação. A sua rigidez permite uma elevada capacidade de carga e são insensíveis a choques e vibrações. Funcionam numa vasta gama de temperaturas. Funcionamento multieixos de elevada dinâmica devido à cinemática paralela Num sistema multi-eixo de cinemática paralela, todos os actuadores actuam numa plataforma comum. A inércia mínima da massa e a conceção idêntica de todos os eixos permitem um movimento rápido, dinâmico e, no entanto, preciso. Opções de materiais para adaptar o CTE do espelho e da plataforma As seguintes combinações de materiais são recomendadas para adaptar o coeficiente de expansão térmica:
