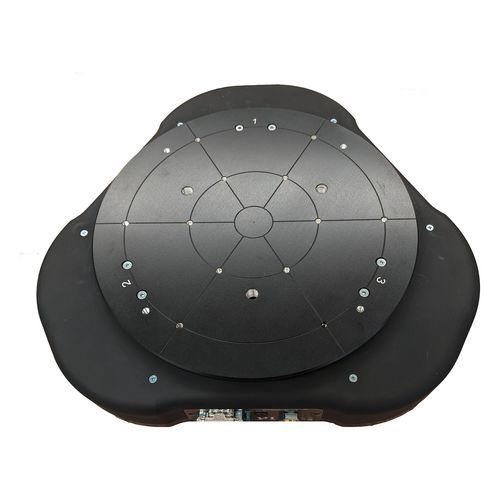

Mesa de coordenadas com mancais aerostáticos A-523.25005B3

Zde inclinaçãomotorizada

Gama de rotação em θX, θY até ±1° Diâmetro da plataforma 250 mm Altura total 60 mm Visão geral do produto A-523 é uma plataforma de inclinação/ponta Z com rolamento pneumático e transmissão direta. Concebida como um sistema de múltiplos eixos cinemático paralelo, a plataforma pode ser utilizada para movimentos Z e de ponta/inclinação. Esta plataforma oferece ultra-precisão em formato miniatura. A combinação dos componentes sem contacto resulta numa plataforma de movimento sem fricção que oferece um desempenho, qualidade e vida útil de topo. Quando a A-523 é encomendada em conjunto com um controlador da série A-81x ou A-82x, a PI efectua a configuração e a cablagem da plataforma Z com otimização da afinação do servo aplicada e sob carga aplicada. O utilizador recebe um sistema de posicionamento completo e pronto a utilizar. Acessórios e opções Conjuntos de filtros de ar Campos de aplicação A plataforma de inclinação/ponta Z é ideal para aplicações de alta precisão, como a inspeção de bolachas, posicionamento de fibras, posicionamento ótico, inspeção de ecrãs planos, litografia sem máscara e fabrico de ultra-LED. O design sem contacto é ideal para aplicações em salas limpas.
