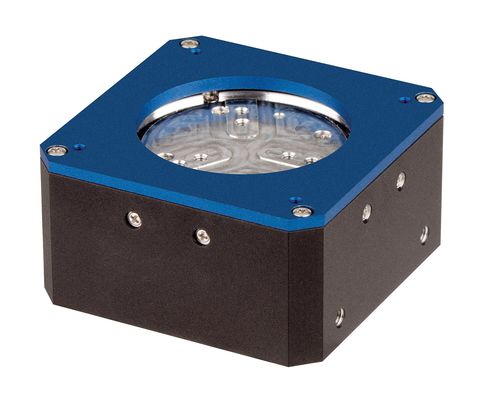

Atuador de bobina móvel V-931

- Ângulo de deflexão do feixe a 8° - Dois eixos ortogonais de ponta/tilt com centro de rotação comum - Características de movimento idênticas de ambos os eixos graças à cinemática paralela - Desenho compacto - Durável e sem fricção graças às flexões - Medição directa da posição sem contacto com codificadores lineares PIMag® motor da bobina de voz Os motores de bobina de voz são accionamentos directos. Nos accionamentos directos, a força do elemento de accionamento é transmitida directamente à carga a movimentar sem a utilização de elementos de transmissão mecânica, tais como acoplamento, parafuso de accionamento, ou cabeça de engrenagem. Os accionamentos de bobina de voz consistem num íman permanente e num corpo bobinado que se encontram na caixa de ar do campo magnético. Quando a corrente flui através do corpo da bobina, esta desloca-se no campo magnético do íman permanente. Graças ao seu baixo peso e princípio de accionamento sem fricção, os accionamentos de bobina de voz são particularmente adequados para aplicações que requerem alta dinâmica e altas velocidades em intervalos de viagem limitados. Altas frequências de varrimento e posicionamento preciso são também possíveis com estes accionamentos, porque estão livres dos efeitos da histerese. Operação multi-eixos de alta dinâmica devido à cinemática paralela Num sistema paralelo-cinemático multieixos, todos os actuadores actuam sobre uma plataforma comum. A inércia de massa mínima e o desenho idêntico de todos os eixos permitem um movimento rápido, dinâmico e, no entanto, de precisão.
