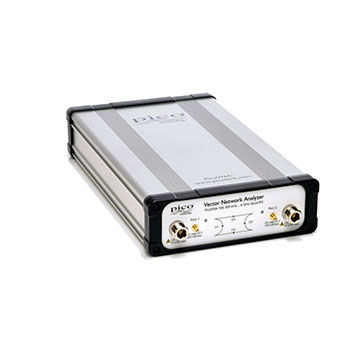

Analisador de rede vetorial PicoVNA Series

de transmitânciade índice refrativoportátil

- Modelos de 6 GHz e 8,5 GHz - Funcionamento de 300 kHz a 6 ou 8,5 GHz - Alta velocidade, até 5500 parâmetros S de porta dupla por segundo - > 10 000 S11 + S21 por segundo - Arquitectura Quad RX de quatro receptores para melhor precisão - Gama dinâmica até 124 dB a 10 Hz de largura de banda - 0,005 dB RMS ruído de rastreio a uma largura de banda máxima de 140 kHz - Meia-rack, impressão de pequenos pés, embalagem leve - Compensação do plano de referência e desembarque - Transformações do domínio do tempo e da impedância portuária - Até 4 traços de memória ao vivo + 4 traços de memória em canais de visualização de duplo eixo y - Poupe no gatilho para a definição do perfil do dispositivo de alta velocidade (PicoVNA 108) - Medições de misturador de dupla frequência com correcção VSWR (PicoVNA 108) - Contador de fases, P1dB, AM a PM, e utilitários de gerador de sinais autónomo - Padrões de calibração SOLT masculino e feminino e E-Cal automatizado - Calibrações guiadas 8/12-termos, SOLT, TRL, e TRM incluindo calibrações desconhecidas - Medição confiante baseada em dados rastreáveis para todos os padrões de calibração e verificação Análise de rede vectorial para os muitos Uma vez que o domínio de uma elite poucos, a medição por microondas invadiu a vida de cientistas, educadores, inspectores, inspectores, engenheiros, e técnicos. As medições de microondas actuais precisam de ser simples, portáteis, precisas, rentáveis e fáceis de aprender. Os PicoVNAs são instrumentos de rede vectoriais de qualidade laboratorial de desempenho sem precedentes, portabilidade e relação custo-benefício totalmente novos, concebidos no Reino Unido, controlados por USB profissional. Apesar do seu esboço simples, pequena pegada, e baixo custo, os instrumentos ostentam uma arquitectura de quatro receptores para minimizar os erros incorrigíveis, atrasos, e falta de fiabilidade dos comutadores de transferência interna.
