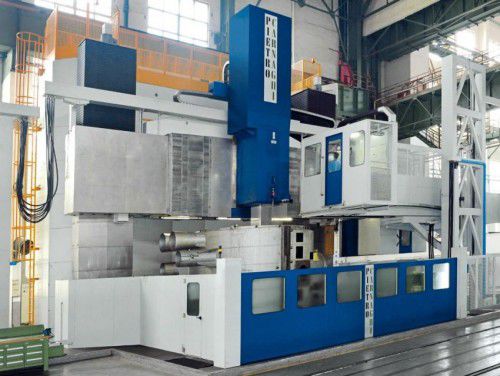

Torno CNC AC series

verticalde 2 eixoshidrostático

O centro de torneamento vertical Pietro Carnaghi modelo AC é projetado e construído de forma compacta, com uma estrutura termo-simétrica extremamente rígida, com duas colunas montadas na base da mesa. Todos estes elementos são montados em conjunto de modo a constituir uma estrutura resistente que garante a máxima estabilidade e rigidez. A travessa móvel foi concebida e dimensionada para resistir a condições de corte severas. A distância entre a guia superior e a inferior é dimensionada de modo a garantir as máximas prestações de corte. As diferentes configurações disponíveis (diferentes alturas de torneamento, secções do cilindro, acessórios de maquinagem, acessórios para sondas de medição) tornam os modelos AC mais flexíveis e úteis para qualquer necessidade: desde a mais sofisticada precisão nas operações de acabamento (peças para a aeronáutica), até às mais severas condições de corte (anéis de forja). Tabela - Diâmetro da palete - mm - 3000 / 3200 - 3500 - 3500 / 4000 - 4500 - 5000 / 5700 - 6000 Peso máximo admissível - t - 40 - 50 - 80 - 80 - 120 - (170) - 200 - (250) Altura de viragem: travessa fixa - mm - 750 - 1000 - 1200 Altura de viragem: travessa móvel - mm - 2000 ÷ 3500 - 2000 ÷ 4500 - 2500 ÷ 5000 - 2500 ÷ 6000 Secção da rampa - mm - 250 x 250 - (300 x 300) - 300 x 300 (350 x 350) - 300 x 300 - (350 x 350) - (400 x 400)
