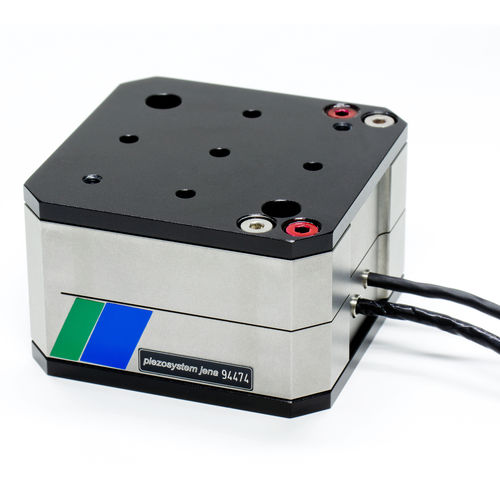

Nanoposicionador piezoelétrico NanoX® Series
linearde 1 eixode 2 eixos

nanoposicionador piezoelétrico
nanoposicionador piezoelétrico
nanoposicionador piezoelétrico
nanoposicionador piezoelétrico
nanoposicionador piezoelétrico
nanoposicionador piezoelétrico
Guardar nos favoritos
Comparar


Características

Tipo
piezoelétrico
Orientação
linear
Número de eixos
de 1 eixo, de 2 eixos
Tecnologia
analógico, digital
Aplicações
de componentes óticos, de peças, para robô
Outras características
de precisão, para usinagem de precisão, sob medida, de grande capacidade de bloqueio
Carga máxima

MÁX: 10 kg (22,046 lb)

MÍN: 0 kg (0 lb)

Descrição

Os sistemas de nanoposicionamento piezoeléctricos convencionais utilizam um actuador do tipo pilha (actuador piezoeléctrico) para o movimento de um eixo. Esta pilha cerâmica é montada entre juntas de flexão sólidas para traduzir as forças geradas pela pilha. Se estas forças forem superiores à pré-tensão interna, existe o risco de danificar o atuador tipo pilha (piezo pilha) O design NanoX® da piezosystem jena resolve este problema de forma inteligente: O movimento ao longo de um eixo é obtido utilizando duas pilhas. Enquanto um atuador piezoelétrico se move numa determinada direção, o outro vai na direção oposta e volta à sua posição original. O resultado é uma maior rigidez de todo o nanoposicionador (piezoestágio). Um sistema de nanoposicionamento concebido desta forma pode suportar forças mais elevadas e é menos provável que as pilhas se partam. piezosystem jena oferece uma variedade de estágios utilizando o método de construção NanoX®. Existem sistemas de nanoposicionamento X e XY com até 1,1 N/µm de rigidez e até 900 µm de amplitude de movimento. Os estágios NanoX® são ideais para varredura a laser de alta velocidade, controle de vibração, amortecimento ativo e outras aplicações que necessitam de movimento altamente dinâmico.

---
