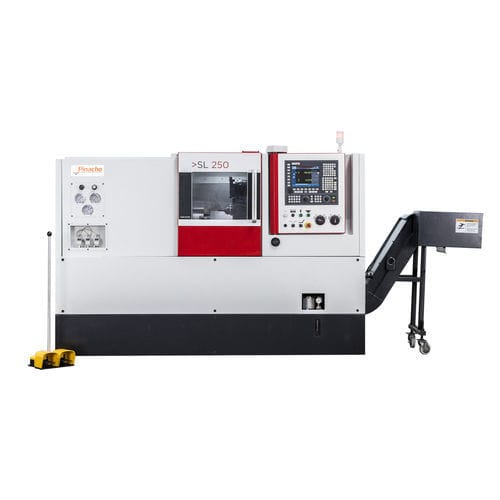

Torno CNC SL series
de 3 eixosA2-612 ferramentas

torno CNC
torno CNC
torno CNC
torno CNC
torno CNC
Guardar nos favoritos
Comparar


Características

Tipo de acionamento
CNC
Número de eixos
de 3 eixos
Nariz do eixo-árvore
A2-6
Número de ferramentas
12 ferramentas
Outras características
de precisão, com torre, com pino, de barramento inclinado
Diâmetro

500 mm, 550 mm, 610 mm
(19,69 in, 21,65 in, 24,02 in)

Velocidade de rotação

3.500 rpm, 4.000 rpm, 5.000 rpm
(21.991,149 rad.min-1, 25.132,741 rad.min-1, 31.415,927 rad.min-1)

Comprimento máx. corte

470 mm, 500 mm, 530 mm, 1.200 mm
(19 in, 20 in, 21 in, 47 in)

Diâmetro máx. barras

51 mm
(2 in)

Curso X

10 mm, 32 mm
(0 in, 1 in)

Curso Z

10 mm, 32 mm
(0 in, 1 in)

Torque máximo

6 Nm, 7 Nm, 11 Nm, 12 Nm, 16 Nm
(4 ft.lb, 5 ft.lb, 8 ft.lb, 9 ft.lb, 12 ft.lb)

Capacid. tanque do fluido de corte

45 l
(12 gal)

Comprimento total

2.595 mm, 2.630 mm, 4.028 mm
(102 in, 104 in, 159 in)

Largura total

1.600 mm, 1.650 mm, 1.680 mm, 1.893 mm, 2.050 mm
(63 in, 65 in, 66 in, 75 in, 81 in)

Altura total

1.960 mm, 1.970 mm, 2.000 mm, 2.080 mm
(77 in, 78 in, 79 in, 82 in)

Peso

4.050 kg, 4.300 kg, 4.550 kg, 5.900 kg, 6.050 kg
(8.929 lb, 9.480 lb, 10.031 lb, 13.007 lb, 13.338 lb)

Descrição

As séries SL são centros de torneamento horizontais de até 3 eixos concebidos para fornecer uma personalização completa e soluções específicas de componentes para clientes. Soluções feitas à medida com a máxima flexibilidade para produzir peças. EQUIPAMENTO DE SÉRIE - Fagor 8058 Controlo - Gráficos dinâmicos / trajectória - Editor de perfil - Volante electrónico para X e Z - Mandris de alimentação hidráulica - Torre automática de 8 posições - Guias de movimento linear em ambos os eixos - Centro morto para a cauda - Estoque de cauda hidráulico - Sistema hidráulico - Sistema de refrigeração (4 bar) - Sistema de lubrificação automática - Base para máquinas de ferro fundido pesado - Parafusos de nivelamento de precisão - Luz de trabalho - Luz de sinalização de estado - Arrefecedor de armário de controlo com filtração - Manual de instruções - Norma CE EXTRAS OPCIONAIS -Fanuc Control 0i-TF Plus, -Siemens 828D -Fuso principal com furo Ø 74 e 86 -Eixo C - - Torre automática de ferramentas vivas com 12 ou 16 posições VDI ou BMT -Disco hidráulico com passo de barra maior -Descanso Hidráulico Firme -Transformador eléctrico -Centro Vivo -Chip transportador pré-configuração de ferramentas -Geleira de painel eléctrico - Kit antivibração -Auto apanhador de peças - Alimentador de barras

---

VÍDEO

Catálogos

Não estão disponíveis catálogos para este produto.

Ver todos os catálogos da Pinacho Lathes
