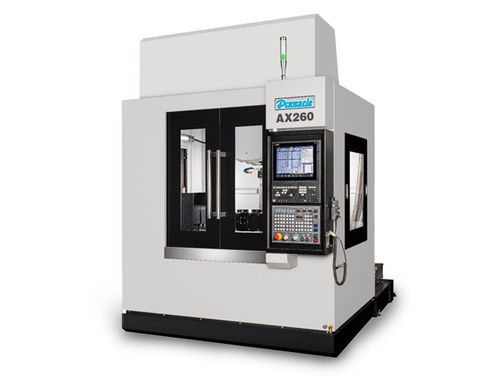

Centro de usinagem CNC de 5 eixos AX260

verticalcom mesa giratória inclinávelBBT30

As peças principais da estrutura são fabricadas em ferro fundido Meehanite de alta qualidade, temperado para aliviar o stress. A/C adoptam cames de rolos para garantir uma elevada precisão e eficiência. A maquinação sincronizada de 5 eixos poupa tempo de maquinação, reduz a configuração repetitiva da peça de trabalho e o erro, enquanto aumenta drasticamente a maquinação e a precisão. Caraterísticas Inclinação do eixo A 150° (-30°/+120°) Rotação de 360° do eixo C Via linear dos eixos X, Y e Z CONSTRUÇÃO ROBUSTA PARA PROPORCIONAR UMA PRECISÃO DURADOURA ANO APÓS ANO As principais peças estruturais são fabricadas em ferro fundido Meehanite de alta qualidade (GB 300), temperado para alívio de tensões com dureza superior a 190HB. As vias lineares do tipo rolo T25mm nos eixos X, Y e Z aumentam a estabilidade. Os eixos TX, Y e Z são transmitidos com fusos de esferas de classe C3, Ø28mm. FUSO DE ESFERAS OCO COM SISTEMA DE ARREFECIMENTO O arrefecimento a óleo através de fusos de esferas nos eixos X, Y e Z minimiza a deformação térmica e a folga, assegurando simultaneamente um movimento suave durante a deslocação rápida. SISTEMA DE ARREFECIMENTO DO FUSO O refrigerador de óleo do fuso permite que o fuso mantenha uma temperatura constante de funcionamento e assegura uma longa vida útil. Também proporciona uma maquinação de alta eficiência e elevada precisão. Diâmetro da mesa rotativa Ø260 A rotação e a inclinação da mesa são acionadas por um came de rolos Velocidade de rotação dos eixos A/C: 26.3/84.3rpm Precisão de posicionamento, eixo A/C: 15"/10" (codificador -opt.) Precisão de repetibilidade, eixo A/C: 10"/8" (Encoder -opt.) ACESSÓRIOS STANDARD Jato de ar Jato de ar para peça de trabalho coberturas telescópicas de 3 eixos Proteção total contra salpicos Sistema de lubrificação automática Lâmpada de trabalho Luz de estado de funcionamento Sistema de arrefecimento Pistola de ar / pistola de água Interface USB-RJ45 Arrefecedor de óleo do eixo Caixa e ferramentas de ajuste aTC tipo 30 braços Parafusos e almofadas de nivelamento Manuais
