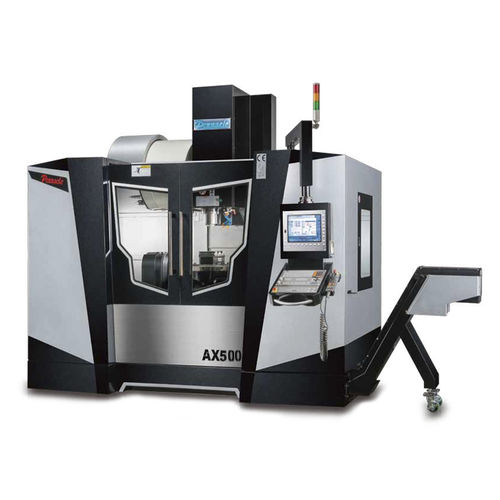

Centro de usinagem CNC de 5 eixos AX500

verticalcom mesa giratória inclinávelHS-A 63

As partes principais da estrutura são fabricadas em ferro fundido Meehanite de alta qualidade, temperado para aliviar as tensões. O A/C adopta o motor DD para garantir uma elevada precisão e eficiência. A maquinação sincronizada de 5 eixos poupa tempo de maquinação, reduz a configuração repetitiva da peça de trabalho e o erro, enquanto aumenta drasticamente a maquinação e a precisão. Caraterísticas Inclinação do eixo A 220° (±110°) Eixo C rotativo 360° Cone do fuso ISO40 Via linear dos eixos X, Y e Z Construção robusta para proporcionar uma precisão duradoura ano após ano As principais peças estruturais são fabricadas em ferro fundido Meehanite de alta qualidade (GB 300), temperado para alívio de tensões com dureza superior a 190HB. as vias lineares do tipo rolo de 45 mm nos eixos X, Y e Z aumentam a estabilidade. Os eixos X, Y e Z são transmitidos com parafusos de esferas de classe C3, Ø40mm. REFRIGERAÇÃO ATRAVÉS DE FUSO DE ESFERAS (STANDARD) O líquido de refrigeração através de fusos de esferas nos eixos X e Y minimiza a deformação térmica e a folga, assegurando ao mesmo tempo um movimento suave durante a deslocação rápida. Sistema de equilíbrio pneumático O eixo Z é contrabalançado pneumaticamente através de cilindros pneumáticos de elevada resposta. Além disso, um reservatório de ar aumenta o desempenho do equilíbrio, garantindo um movimento rápido e estável do eixo Z, proporcionando um elevado acabamento superficial. Sistema de arrefecimento do fuso O refrigerador de óleo do fuso permite que o fuso mantenha uma temperatura constante de funcionamento e assegura uma longa vida útil. Também proporciona uma maquinação de alta eficiência e elevada precisão. Diâmetro da mesa rotativa Ø500 Velocidade de rotação dos eixos A/C: 30/90rpm Precisão de posicionamento, eixo A/C: 8"/8" Precisão de repetibilidade, eixo A/C: 4"/4" Acessórios Sopro de ar através do fuso Jato de ar para a peça de trabalho (nariz) Sistema de lavagem do líquido de refrigeração tampas telescópicas para 3 eixos Proteção total contra salpicos Sistema de lubrificação automática
