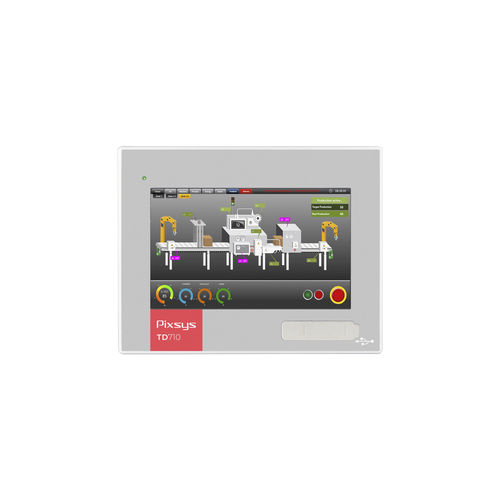

IHM com touch screen TD710

embutida800 x 480ARM Cortex-A8

O painel do operador TD710 é uma IHM touchscreen executando Windows CE. O processador ARM CORTEX A8 e uma memória de estado sólido integrada tornam-no adequado para uso industrial, mesmo em ambientes em que possa estar sujeito a perturbações mecânicas, tais como vibrações. Dois barramentos seriais (RS232 e RS485), uma porta ethernet 10/100/1000 e um barramento CanOpen garantem a conectividade com os barramentos de campo principais. É possível conectar diretamente I/Os digitais (até duas placas de expansão ETD1644), criando um sistema de controle completo e compacto. A porta USB, disponível também no painel frontal, oferece funções como exportação de dados, atualizações de programas e conexão de periféricos. Toda a gama de painéis HMI com Windows CE dispõe de um soft-PLC programável com ambiente de desenvolvimento LogicLab (em conformidade com a norma de programação IEC-61131), que permite o desenvolvimento de lógicas de controlo num painel autónomo, sem o suporte de módulos PLC externos. O softwarehouse SCADA Movicon 11 CE da Progea está integrado como tempo de execução nos painéis Pixsys e permite gráficos potentes e sinópticos, assim como uma interface directa com o soft-PLC integrado ou com PLCs de terceiros.
