Software de monitoramento iModView

de interfacede controleHMI

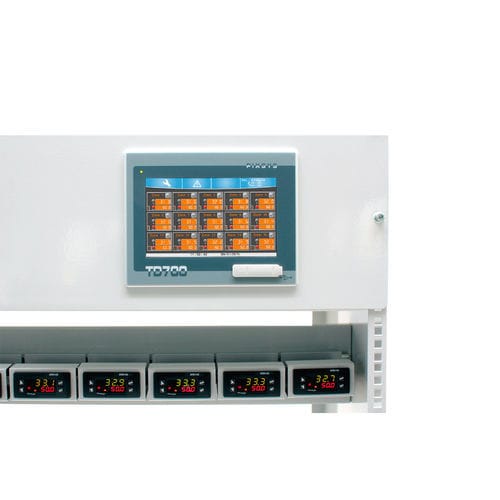

o software iModViewCE foi desenvolvido para monitorizar e controlar os controladores Pixsys através do interface RS485 e só está disponível pré-instalado na HMI WinCE modelo TD710-AD. Através da ligação ModbusRTU é possível monitorizar até 30 zonas. O software também permite definir instantaneamente o mesmo valor de ponto de ajuste para todas as zonas ou controlar o valor de ponto de ajuste da zona individual seleccionada. Uma função específica permite o registo dos valores do processo e do ponto de regulação num ficheiro .csv e a sua exportação através de uma chave USB ou de uma ligação Ethernet. É possível ver o processo e a tendência do ponto de ajuste para cada zona individual também como gráfico. O software pode apresentar textos em 5 idiomas (inglês, italiano, alemão, francês e espanhol). O painel HMI TD710 e os controladores comunicam através do protocolo Modbust Rtu na série RS485 com BaudRate 19200 bit/s (configuração padrão Pixsys) e formato 8,N,1.
