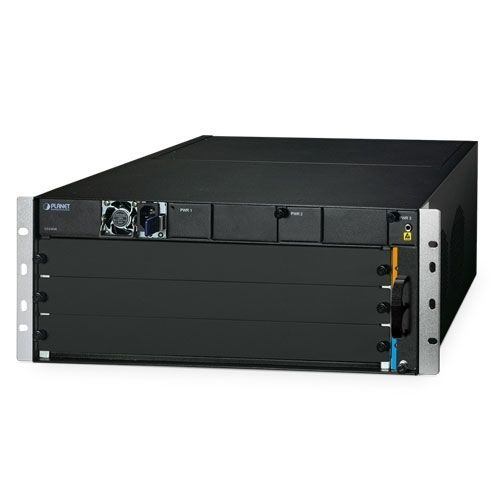

Gabinete para montagem em rack CS-6303R

4U3 instalaçõesde alta performance

O CS-6303R Core Layer Routing Chassis Switch da PLANET foi especialmente concebido para grandes aplicações de rede, tais como empresas, campus, comunidades, ISPs e redes de centros de dados, onde é necessária uma configuração flexível, grande capacidade, alta densidade, alta fiabilidade e gestão avançada do tráfego. O CS-6303R é um switch de chassis de alta densidade construído com três ranhuras para módulos e uma fonte de alimentação redundante. O CS-6303R é um comutador de chassis de alta densidade construído com três ranhuras para módulos e uma fonte de alimentação redundante. Por exemplo, um módulo de gestão pode funcionar com dois módulos de comutação, ou dois módulos de gestão podem funcionar em conjunto para efetuar a cópia de segurança do sistema. Os módulos disponíveis para o switch de chassi CS-6303R estão listados abaixo:ItemCS-6303RTotal de slots de módulos3Slots de gerenciamento2 (slots 2 e 3)Slots de switch2 (slots 1 e 2)Slots de fonte de alimentação3Capacidade total de portasMáx. 10/100/1000BASE-T120Max. portas 1000BASE-X SFP120Máx. portas 10G SFP+40Máx. portas QSFP+ 40G8Máx. Portas GPON48Posicionado como o comutador da camada central, o CS-6303R serve idealmente para redes de grande dimensão e redes metropolitanas IP, fornecendo funcionalidades avançadas inteligentes e seguras e proporcionando um elevado desempenho e flexibilidade.Desempenho escalável de 10-Gigabit e 40-GigabitO comutador de chassis CS-6303R proporciona conetividade Gigabit, 10-Gigabit e 40-Gigabit Ethernet numa plataforma modular altamente flexível e resiliente. Com uma elevada capacidade de comutação, suporta encaminhamento L2/L3 à velocidade do fio e elevado desempenho de encaminhamento para protocolos IPv4 e IPv6. A arquitetura modular escalável e flexível suporta um desempenho de encaminhamento até 1,47Tbps num único sistema. Eles são ideais para a camada central de campi, redes corporativas e a camada de agregação de redes metropolitanas IP e redes de área ampla.Protocolos de rede multicamada ricosO CS-6303R vem com a função gerenciada completa da Camada 3 com protocolos e aplicativos abrangentes para facilitar a rápida implantação e gerenciamento de serviços para as redes L2 e L3 tradicionais. Ele suporta protocolos de roteamento avançados, incluindo RIP, RIPng, OSPFv2 e OSPFv3.Strong MulticastO CS-6303R suporta abundantes recursos multicast. Na camada 2, ele possui snooping IPv4 IGMPv1/v2/v3 e snooping IPv6 MLD v1/v2. Com o Multicast VLAN Register (MVR), é possível ter funções de controlo de recetor/remetente multicast e de deteção de fontes multicast ilegais. Na camada 3, possui PIM-DM, PIM-SM e PIM-SSM, o que o torna excelente para qualquer rede robusta.Suporte completo a IPv6O CS-6303R suporta tecnologias IPv4 para IPv6, incluindo túnel manual/automático IPv4, túnel IPv6 para IPv4 e túnel ISATAP (Intra-Site Automatic Tunnel Addressing Protocol). Suporta de forma abrangente IPv6 Neighbor Discovery, DHCPv6, Path MTU Discovery, Telnet baseado em IPv6, SSH e ACL, satisfazendo a necessidade de gestão de dispositivos de rede IPv6 e controlo de serviços.Elevada fiabilidadeOs componentes chave do CS-6303R são o módulo de gestão, o sistema de energia, o sistema de ventoinhas e o design de energia redundante. O CS-6303R suporta o ISSU (In-Service Software Upgrade) e o GR (Graceful Restart) para os protocolos de encaminhamento OSPF e BGP, garantindo o encaminhamento ininterrupto dos dados do utilizador durante a atualização do sistema. Também suporta Bidirectional Forwarding Detection (BFD), permitindo a deteção de falhas e a recuperação do serviço em segundos através da integração com o protocolo Layer 2 ou Layer 3.Redundant Ring, Fast Recovery for Critical Network ApplicationsO CS-6303R suporta um mecanismo de proteção de redundância e apresenta uma forte e rápida capacidade de auto-recuperação para evitar interrupções e intrusões externas. Incorpora o protocolo VRRP (Virtual Router Redundancy Protocol) da Camada 3 e a tecnologia IEEE 802.1s MSTP (Multiple Spanning Tree Protocol) da Camada 2 na rede do cliente para aumentar a fiabilidade e o tempo de funcionamento do sistema. O CS-6303R pode ser utilizado para construir uma instalação virtualmente lógica, proporcionando às empresas, fornecedores de serviços e telecomunicações um controlo flexível sobre a densidade das portas, uplinks e desempenho da pilha de comutadores. O switch do chassi pode ser conectado em um anel para redundância, garantindo a integridade dos dados mesmo se um switch da pilha falhar. É possível até mesmo trocar os switches a quente sem interromper a rede, simplificando muito o processo de atualização da LAN para atender às crescentes demandas de largura de banda.Segurança poderosa da Camada 2 à Camada 4O CS-6303R oferece uma Lista de Controle de Acesso (ACL) abrangente da Camada 2 à Camada 4 para reforçar a segurança até a borda. Pode ser usada para restringir o acesso à rede, negando pacotes com base no endereço IP de origem e destino, portas TCP/UDP ou aplicações de rede típicas definidas. O seu mecanismo de proteção inclui também a autenticação de utilizadores e dispositivos baseada em portas 802.1x e baseada em MAC. A função de VLAN privada impede a comunicação entre portas de extremidade, assegurando a privacidade do utilizador.Proteção avançada da rede IPO CS-6303R também fornece funções de DHCP Snooping, IP Source Guard e Dynamic ARP Inspection para evitar ataques de IP snooping e descartar pacotes ARP com endereços MAC inválidos. Os administradores de rede podem agora construir redes empresariais altamente seguras com consideravelmente menos tempo e esforço do que antes.Qualidade de serviço melhoradaO CS-6303R suporta totalmente o módulo DiffServ, permitindo aos utilizadores especificar a largura de banda da fila em cada porta. O agendamento de WRR, SP e SWRR também é fornecido. O switch de chassi suporta segurança de porta para habilitar CoS confiável, DSCP, precedência de IP e prioridade de porta. Os utilizadores podem modificar os valores DSCP e CoS dos pacotes para que o tráfego possa ser classificado por porta, VLAN, DSCP, precedência IP e tabela ACL. Os utilizadores também podem modificar os valores de DSCP e precedência IP dos pacotes para atribuir diferentes larguras de banda para voz, dados e vídeo, personalizando diferentes níveis de qualidade de serviço.Gestão eficiente e seguraPara uma gestão eficiente, o CS-6303R está equipado com interfaces de gestão de consola, Web e SNMP.Com a interface de gestão baseada na Web incorporada, o comutador de chassis oferece uma facilidade de gestão e configuração fácil de utilizar e independente da plataforma.Para uma gestão baseada em texto, pode ser acedida através de Telnet e da porta de consola. Para reduzir o tempo de aprendizagem do produto, o comutador de quadro oferece comandos semelhantes aos da Cisco através da Telnet ou da porta de consola e o cliente não precisa de aprender novos comandos a partir destes comutadores. Para o software de monitorização e gestão baseado em normas, oferece uma ligação SNMPv3 que encripta o conteúdo dos pacotes em cada sessão para uma gestão remota segura.Além disso, o switch de chassi oferece gerenciamento remoto seguro, suportando conexão SSHv2, TLSv1.2 e SSLv3, que criptografa o conteúdo do pacote em cada sessão.Design de fonte de alimentação extraível para maior flexibilidadeO CS-6303R está equipado com uma unidade de fonte de alimentação extraível de 100-240V AC, facilitando aos usuários a substituição do módulo de energia. Além disso, o comutador de chassis reserva duas ranhuras de alimentação de reserva extra no painel frontal, permitindo aos utilizadores instalar uma segunda fonte de alimentação CA ou CC para redundância. As opções de alimentação CA e CC são intercambiáveis. O sistema de alimentação redundante foi especificamente concebido para satisfazer as exigências das instalações de alta tecnologia que requerem a máxima integridade de energia.GPON escalável de elevado desempenho para aplicações FTTxO módulo de terminal de linha ótica (OLT) GPON CS6-16PON4C4S4X da PLANET é composto por 16 portas GPON, quatro portas combinadas Gigabit TP/SFP, quatro portas Gigabit SFP, quatro portas 10G SFP+ e uma porta de gestão. Está em conformidade com a norma ITU-T G.984/G.988 e cumpre os requisitos técnicos para OLT GPON no acesso à rede. É fácil de instalar e manter uma implementação GPON com até 1024 dispositivos ONU e HGU, fornecendo soluções GPON altamente eficazes e uma gestão conveniente para redes de banda larga de fibra ótica. Oferece uma elevada largura de banda de até 2,5 Gbps a jusante e 1,25 Gbps a montante, uma cobertura de longa distância de até 20 km entre nós de equipamento e flexibilidade para a implantação da rede. Trata-se de uma tecnologia de acesso económica que proporciona uma rede fiável e escalável para aplicações de serviços triple-play, como HDTV, IPTV, voz sobre IP (VoIP) e multimédia.Caraterísticas principais3 ranhuras para módulos abertos: Até 2 módulos de gestão (ranhura 2 e ranhura 3), até 2 módulos de comutação (ranhura 1 e ranhura 2)Módulos de comutação permutáveis a quente1 interface de consola série RJ45 no módulo de gestão para gestão e configuração básicas do comutadorPorta MGMT no módulo de gestão para acesso ao servidor HTTPSistema de alimentação redundante3 ranhuras de alimentaçãoRedundância de alimentação100~240V CA e 36-72V CCProteção de falha de alimentação redundante ativa-ativaBackup de falha de alimentação catastrófica numa fonteCaracterísticas de encaminhamento IPO protocolo de encaminhamento IPv4 suporta RIP v1/v2, O protocolo de encaminhamento IPv6 suporta RIPng, OSPFv3 e BGP4+A interface de encaminhamento fornece o modo de encaminhamento VLANRoteamento baseado em políticas (PBR) para IPv4Protocolo VRRP para implementação de encaminhamento redundanteSuporta redistribuição de rotasCaracterísticas de encaminhamento multicastSuporta protocolos de encaminhamento multicast: PIM-DM, PIM-SM, PIM-SSMSuporta IGMP v1/v2/v3Características da Camada 2Suporta VLAN: VLAN baseada em tag IEEE 802.1Q, Provider Bridging (VLAN Q-in-Q, IEEE 802.1ad), GVRP para gestão dinâmica de VLAN, VLANS privadasSuporta Link Aggregation: 802.3ad Link Aggregation Control Protocol (LACP), Cisco ether-channel (static trunk)Suporta Spanning Tree Protocol: STP, IEEE 802.1D, RSTP, IEEE 802.1w, MSTP, IEEE 802.1sPort mirroring, Loop protection, LLDP, Ethernet OAM 802.3ah/802.1ag/ITU-Y.1731Qualidade de serviçoIngress shaper e egress rate limit per port bandwidth control8 priority queues on all switch ports: IEEE 802.1p CoS/DSCP/Precedência, VLAN ID, QoSMulticast baseado em políticas de entrada e saídaSuporte a IPv4 IGMP snooping v1, v2 e v3Suporte a IPv6 MLD snooping v1 e v2Suporte ao modo QuerierMVR (Multicast VLAN Registration)SegurançaAutenticação: Autenticação de acesso à rede baseada em porta IEEE 802.1x, cliente RADIUS incorporado, autenticação de acesso de utilizadores RADIUS/TACACS+Lista de controlo de acesso: Baseada em IP, baseada em MAC, baseada em tempo ACLDHCP Snooping, Inspeção ARP dinâmica, IP Source GuardGestãoGestão de pilha dupla IPv4 e IPv6Interfaces de gestão do switch: Consola e Telnet CLI, HTTP web, SNMP v1/v2/v3, SSHv2, SSLv3, TLSv1.2Gestão SNMP: Quatro grupos RMON, armadilha SNMP para interface Link Up/DownCliente TFTP incorporado, BOOTP e DHCP para atribuição de endereços IPManutenção do sistema: Carregamento/descarregamento de firmware via HTTP, botão Reset, imagens duplasFunções DHCP: DHCP Relay, DHCP Option 82, DHCP ServerControlo dos níveis de privilégio do utilizador, NTP e SNTP, Diagnóstico de rede: SFP-DDM, ping de IP remoto ICMP, alarme remoto Syslog, registo do sistemaGestão de empilhamentoMúltiplos comutadores CS-6303R virtualizados integrados num dispositivo lógicoGestão de empilhamento de endereço IP único, suportando até 2 unidades de hardware empilhadasA arquitetura de empilhamento suporta o modo de redundância em anelEspecificações (excerto)Número total de ranhuras: 3Max. Módulo de gestão: 2 (slot 2 e 3), redundância de controlo mestre duplo e recuperação automáticaMax. Módulo de comutação: 2 (ranhura 1 e 2)Número de baías de alimentação: 3Número de bandejas de ventoinhas: 1, hot-pluggable (2 ventiladores axiais)Dimensões (L x P x A): 482,6 x 376,2 x 178,2 mm (com kit de montagem em rack) 4U de alturaPeso: 11kg (vazio), 14,4kg (Chassi com 1 módulo de alimentação AC e 1 módulo de gerenciamento)Requisitos de energia: CA: Entrada 100-240V~, 5A máx. 50~60 Hz; CC: Entrada 36-72V, 12,7A máx: <350W
