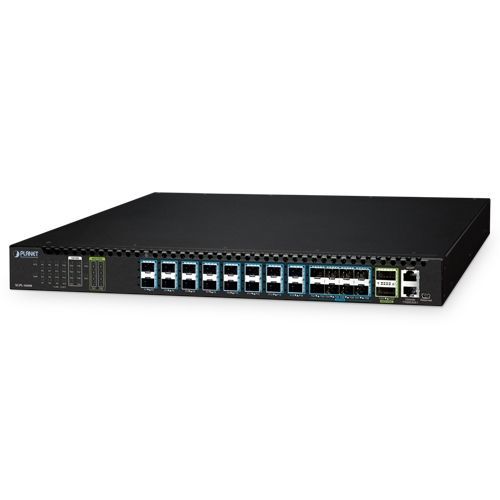

OLT de alto desempenho XGPL-16000

para montagem em rackPON

OLT XGS-PON de 16 portas de elevado desempenho com capacidade de ligação ascendente 40G/100GO PLANET XGPL-16000 é um terminal de linha ótica (OLT) XGS-PON de 16 portas de elevada densidade concebido para redes de acesso de banda larga de fibra da próxima geração. Ele integra 16 portas XGS-PON, 8 portas 10G SFP+ e 2 portas de uplink 40G/100G QSFP28, oferecendo escalabilidade excecional e agregação de largura de banda para implantações em larga escala.16 Slots XGS-PON SFP com um rácio de divisão de 1:256 por portaDuas interfaces de uplink QSFP28 40G/100G para conetividade de backbone de alta capacidadeOito portas SFP+ 10G para expansão flexível de serviço ou redundância de linkFonte de alimentação dupla hot-swappable (AC/DC/mixed) com fluxo de ar frontal e traseiroCaracterísticas L2/L3 completas, incluindo VLAN, Q-in-Q, IGMP snooping, LACP e RIP/OSPFMecanismos poderosos de QoS e SLA com DBA por ONUCLI, SNMP, Telnet e suporte de gerenciamento fora de bandaAgregação e acesso de alta capacidadeO XGPL-16000 suporta uma taxa de divisão de 1:256 por porta, permitindo o acesso a até 4096 ONUs no total. Cada porta XGS-PON fornece largura de banda de downlink/uplink simétrica de 10 Gbps, superando significativamente os sistemas GPON legados. Suporta transceptores N1/N2 XGS-PON e várias classes ópticas GPON (B+/C+/C++/C+++/D+), tornando-o compatível com versões anteriores e flexível em termos de implementação.Forte compatibilidade com normasO XGPL-16000 está em conformidade com as normas ITU-T G.9807/G.987/G.988 e adere à Especificação Técnica GPON CTC 2.0 da China Telecom. Também suporta Ethernet-II, IEEE 802.1Q VLAN, Q-in-Q e LACP, assegurando a interoperabilidade com uma vasta gama de equipamentos e ONUs. O sistema suporta protocolos multicast de Camada 2, incluindo IGMP snooping e MLD snooping, assegurando a entrega de serviços IPTV e de vídeo a pedido sem problemas.Poderoso gerenciamento de QoS e SLAO dispositivo suporta mecanismos abrangentes de QoS, incluindo IEEE 802.1p, CoS, WRR, SP e agendamento de fila FIFO, assegurando níveis de serviço diferenciados para vários tipos de tráfego. Também inclui funções DBA (Dynamic Bandwidth Allocation) e SLA (Service Level Agreement) por ONU, proporcionando um controlo preciso da largura de banda e uma garantia de tráfego de nível de operadora.Segurança e fiabilidade de classe de operadoraO XGPL-16000 oferece funcionalidades de segurança avançadas, tais como ACL (Access Control List), isolamento de portas, supressão de tempestades de difusão e encriptação de dados sobre interfaces PON. O sistema suporta proteção de caminho ótico de Tipo B e Tipo C, deteção de emissão anormal de ONU e proteção de ligação de fibra de tronco, assegurando tolerância a falhas e tempo de inatividade mínimo em redes críticas.Design modular, redundante e ecológicoO XGPL-16000 adopta um design modular de ranhura dupla de alimentação, suportando módulos de alimentação AC, DC ou AC/DC mistos de troca a quente. O sistema de ventoinha utiliza uma disposição de fluxo de ar da frente para trás, optimizada para implementações montadas em bastidor. Suporta EMC nível 3, funciona em condições rigorosas de temperatura e humidade e proporciona um funcionamento com baixo ruído e baixo consumo de energia para satisfazer as necessidades de implementação a longo prazo em centros de dados e salas de equipamento.Gestão flexível e eficienteO dispositivo oferece várias interfaces de gestão, incluindo CLI (consola), Telnet, SNMP e gestão Ethernet fora de banda. Suporta atualização remota de software TFTP, saída de depuração, registos de sistema e aprovisionamento de ONU em lote. Solução XGS-PON 10G flexível para FTTH e aplicações empresariaisProjetado para áreas residenciais de alta densidade e implantações comerciais em vários prédios, o XGPL-16000 oferece uma solução de acesso de fibra de alta capacidade e de nível de operadora. Cada uma das suas 16 portas XGS-PON suporta um rácio de divisão 1:256, permitindo a ligação de até 4096 ONUs através de um único chassis.Equipado com capacidade de ligação ascendente 100G, o XGPL-16000 assegura um backhaul fiável e de elevado débito para uma vasta gama de serviços - desde streaming de vídeo 4K/8K, IPTV e VoIP para utilizadores FTTH, até vigilância IP, acesso seguro a dados e conetividade empresarial sem descontinuidades em ambientes empresariais.A sua elevada escalabilidade e largura de banda simétrica de 10 Gbps fazem dele a solução ideal para ISPs, integradores de sistemas e empresas que procuram implementar redes de fibra robustas de próxima geração.16 Ranhuras XGS-PON OLT SFP, retrocompatíveis com transceptores XG-PON e GPONAté 10 Gbps simétricos a jusante e a montanteDistância máxima de transmissão de até 20 kmCada porta PON suporta até 256 ONT/HGUCompatível com ITU-T G.9807, G.987 e G.988Oito ranhuras 10GBASE-SR/LR SFP+Duas ranhuras de uplink 40G/100G QSFP28Interface de consola RJ45 para DB9 para configuração e gestão do sistemaUma porta de gestão fora de banda 10/100BASE-TXGestão fácil de utilizar CLI, Telnet e SNMP2 interfaces de controlo: IP fora de banda - através de uma porta de gestão dedicada; IP em banda - através de uplinks SFP+ e QSFP28Suporta autenticação ONT/HGU para impedir o acesso não autorizado à ONUControlo de portas ONU/ONTConfiguração de VLAN por ONTSuporta DBA (Dynamic Bandwidth Allocation)SLA (Service Level Agreement) por ONUSuporta protocolo de encaminhamento dinâmico: RIP e OSPFIPv4 roteamento estáticoA interface de roteamento fornece modo de roteamento por VLANSuporta VLAN: VLAN baseada em tag IEEE 802.1Q, Provider Bridging (VLAN Q-in-Q, IEEE 802.1ad), GVRP para gerenciamento dinâmico de VLANSuporta Link Aggregation: 802.3ad Link Aggregation Control Protocol (LACP), Cisco ether-channel (static trunk)Suporta Spanning Tree Protocol: STP, IEEE 802.1D, RSTP, IEEE 802.1w, MSTP, IEEE 802.1sEspelhamento de porta para monitorar o tráfego de entrada ou saída em uma porta específica (muitos para 1)Suporta G.8032 ERPS (Ethernet Ring Protection Switching)Proteção de loop para evitar loops de broadcastLink Layer Discovery Protocol (LLDP)Shaper de entrada e limite de taxa de saída por porta8 filas prioritárias por porta: IEEE 802.1p CoS, prioridade VLAN ID, DSCP/PrecedênciaQoS baseado em políticas na entrada/saídaSuporta IPv4 IGMP snooping v1, v2 e v3Suporta IPv6 MLD snooping v1 e v2Suporte ao modo QuerierMVR (Multicast VLAN Registration)Autenticação: Autenticação de acesso à rede baseada em porta IEEE 802.1x, cliente RADIUS incorporado, autenticação de acesso de utilizadores RADIUS/TACACS+Lista de controlo de acesso: ACL baseada em IP, ACL baseada em MAC, ACLDHCP Snooping baseada em tempo, Inspeção ARP dinâmica, IP Source GuardGestão de pilha dupla IPv4 e IPv6Interfaces de gestão do switch: Console e Telnet CLI, gerenciamento de switch web HTTP, SNMP v1 e v2c, SSHv2, SSLv3, TLSv1.0 e acesso seguro SNMP v3Gerenciamento SNMP: Quatro grupos RMON, armadilha SNMP para notificação de interface Link Up e Link DownCliente TFTP incorporadoBOOTP e DHCP para atribuição de endereço IPManutenção do sistema: Carregamento/descarregamento de firmware via HTTP, imagens duplasFunções DHCP: Relé DHCP, Opção 82 DHCP, Servidor DHCPControlo dos níveis de privilégio do utilizadorProtocolo de tempo de rede (NTP) e SNTPDiagnóstico de rede: SFP-DDM, ping de IP remoto ICMPAlarme remoto deyslog, registo do sistemaEspecificações de hardwarePortas XGS-PON: 16, suportando transceptores XGS-PON/GPON Classe B+/C+/C++/C+++/D+10GBASE-X SFP+ Slots: 8, suportando transcetor 10GBASE-SR/LR SFP+, compatível com transceptores 1GBASE-X SFP100G QSFP28 Portas: 2 portas 100G QSFP28, retrocompatível com 40G QSFP+Porta de gestão: Uma porta RJ45 10/100BASE-TXConsole: Uma porta serial RJ45 para RS232 (115200, 8, N, 1)RAM: 2048MBMemória flash: 4096MBDimensões (L x P x A): 442,5 x 280 x 44,6 mmPeso: 4.600g com fonte de alimentação modular únicaConsumo de energia: 120 watts/409,56BTURequisitos de energia - AC: 100~240V AC, 1,5A máx.Requisitos de energia - DC: 36~72V DC, 3A máx.Ventilador: 4 Ventiladores, fluxo de ar frontal para trásComutaçãoArquitectura de comutação: Store-and-forwardTecido de comutação: 176GbpsTabela de endereços: 128KARP Tabela: 36KACL Table: Máx. 3840 para IPv4, Max. 1920 para IPv6Buffer de dados partilhado: 2MBJumbo Frame: 9KBControlo de fluxo: Contrapressão para half duplex, quadro de pausa IEEE 802.3x para full duplexEspecificações do XGS-PONVelocidade de transmissão: Downstream: 10Gbps; Upstream: 10Gbps (XGS-PON), Downstream: 10Gbps; Upstream: 2.5Gbps (XG-PON), Downstream: 2.5Gbps; Upstream: 1.25Gbps (GPON)Optical Split Ratio: Até 256 por portaDistância de transmissão: 20kmComprimento de onda do módulo PON: XG(S)-PON: TX 1577nm / RX 1270nm, GPON: TX 1490nm / RX 1310nmPON Tipo de fibra: 9/125um SMF (fibra ótica de modo único)Funções da camada 3Interfaces IP: Até 1K interfaces VLAN, partilhadas tanto por IPv4 como por IPv6Tabela de encaminhamento: 8K para IPv4, 20K para IPv6Protocolos de roteamento: Roteamento estático, RIP, OSPF, BGP, IS-IS, VRRPLayer 2 FunctionsPort Configuration: Desativar/ativar porta, desativar/ativar controlo de fluxo, controlo de largura de banda em cada porta, deteção de loopback de portaEspelhamento de porta: TX/RX/ambos, muitos para 1VLAN: VLAN baseada em tag IEEE 802.1Q, até 4K grupos de VLAN, empilhamento/tunelamento de VLAN IEEE 802.1ad Q-in-Q, Q-in-Q flexível, GVRP para gerenciamento de VLANSpanning Tree Protocol: IEEE 802.1D, IEEE 802.1w, IEEE 802.1sMulticast: IPv4 IGMP v1/v2/v3 snooping, suporte do modo IPv4 Querier, IGMP Filtering e IGMP Throttling, IGMP Proxy reporting, IGMP multicast forwarding, IPv6 MLD v1/v2 snooping, Multicast VLAN Register (MVR), até 3840 grupos multicastLink Aggregation: IEEE 802.3ad LACP, agregação estática de ligações de tronco, suporta 64 grupos com 16 portas por grupo de tronco, largura de banda até 80 Gbps (modo full duplex), algoritmo de equilíbrio de carga: IP de origem/destino IP/Fonte + IP de destino, MAC de origem/destino MAC/Fonte + destino MACControlo de tempestade: Por 100pps, 1-14880Controlo de largura de banda: Suporta limitação de taxa por ONU / por porta, Fluxo de pelo menos 64Kbps, Alocação dinâmica de largura de banda (DBA) em portas PON, Suporta SLA (Service Level Agreement)QoS: Interfaces PON: DBA, SLA, Limitação da taxa de upstream/downstream com base em cada ONT/ONU/HGU, 8 filas de prioridade em todas as portas do switch, Agendamento para filas de prioridade: WRR, prioridade estrita, classificação de tráfego: IEEE 802.1p CoS/DSCP/Precedência, VLAN ID, QoSRing de entrada e saída baseado em políticas: ITU-T G.8032 ERPS RingFunções de segurançaLista de controlo de acesso: Suporta ACL padrão e expandida, ACL baseada em IP, ACL baseada em MAC, ACL baseada em tempo, ACL baseada em: Endereço MAC, Endereço IPv4/IPv6, Número de protocolo, Esporte/porta, ToS/Precedência, Até 1k entradasSegurança: Criptografia de dados de transmissão na interface PON, limitação de MAC, MAC sticky, isolamento de porta, DHCP snooping, inspeção dinâmica de ARP, IP source guardAAA: TACACS+ e IPv4/IPv6 sobre RADIUSControlo de acesso à rede: Controlo de acesso à rede baseado em portas IEEE 802.1xFunções de gestãoConfiguração do sistema: Consola e Telnet, Web browser, SNMP v1, v2cInterfaces de gestão seguras: SSHv2, SSLv3, máximo de 8 sessões para ligação SSH e telnetGestão do sistema: Gestão de pilha dupla IPv4 e IPv6, SNMP MIB e TRAP, SNMP RMON 1, 2, 3, 9 quatro grupos, Atualização de firmware por protocolo HTTP/TFTP/FTP através de rede Ethernet, Carregamento/descarregamento de configuração através de protocolo HTTP/TFTP/FTP, Suporta protocolo LLDP IEEE 802.1ab, cliente NTP e SNTP, autenticação RADIUS para nome de utilizador e palavra-passe de início de sessão IPv4/IPv6Gestão de eventos: Syslog remoto, log do sistemaSNMP MIBs: RFC 1213 MIB-II, RFC 1215 Internet Engineering Task Force, RFC 1271 RMON, RFC 1354 IP-Forwarding MIB, RFC 1493 Bridge MIB, RFC 1643 Ether-like MIB, RFC 1907 SNMPv2, RFC 2011 IP/ICMP MIB, RFC 2012 TCP MIB, RFC 2013 UDP MIB, RFC 2096 IP forward MIB, RFC 2233 if MIB, RFC 2452 TCP6 MIB, RFC 2454 UDP6 MIB, RFC 2465 IPv6 MIB, RFC 2466 ICMP6 MIB, RFC 2573 SNMPv3 notification, RFC 2574 SNMPv3 VACM, RFC 2674 Bridge MIB ExtensionsConformidade com as normasConformidade regulamentar: CE, FCC, LVDConformidade com as normas: IEEE 802.3z, IEEE 802.3ae, IEEE 802.3x, IEEE 802.3ad, IEEE 802.1D, IEEE 802.1w, IEEE 802.1s, IEEE 802.1p, IEEE 802.1Q, IEEE 802.1X, IEEE 802.1ab, RFC 768, RFC 793, RFC 791, RFC 792, RFC 2068, RFC 1112, RFC 2236, RFC 3376, RFC 2710, RFC 3810, ITU-T G.9807.1, ITU-T G.987, ITU-T G.988AmbientesOperacionais: Temperatura: 0 ~ 50°C, Humidade Relativa: 5 ~ 90% (sem condensação)Armazenamento: Temperatura: -10 ~ 70°C, Humidade relativa: 5 ~ 90% (sem condensação)
