Sistema de controle de monitoramento

de mediçãode potência

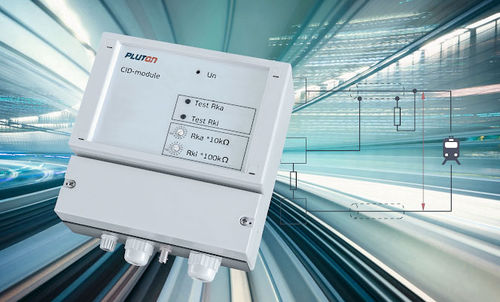

O sistema de controlo de cabos é um sistema inovador de controlo do complexo de cabos eléctricos baseado nas modernas soluções PLUTON. O sistema de controlo de cabos é fornecido para a medição dos valores da resistência de isolamento interna e externa dos cabos nas redes de tração com tensão até 1000 V DC. O objetivo da implementação do sistema é fornecer medidas de prevenção de situações de emergência em caso de degradação das caraterísticas do cabo de alimentação. As soluções inteligentes PLUTON aplicadas no sistema de controlo de cabos permitem a medição em tempo real. O princípio de monitorização baseia-se na medição da tensão à terra na blindagem do cabo e na comparação deste potencial com o potencial padrão. A tensão padrão é definida pelas resistências incorporadas no módulo. As resistências de isolamento interno e externo do cabo são o braço da ponte resistiva. O segundo braço é constituído por resistências incorporadas com valores nominais preliminares. Os valores de tensão nos braços da ponte são convertidos em resistências pelo módulo. Se os valores calculados descerem abaixo dos valores definidos, o sinal de redução da resistência de isolamento é iniciado.
