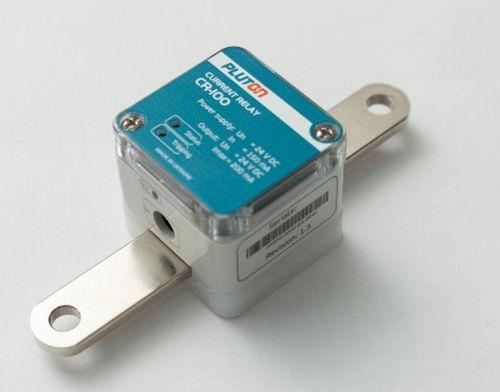

Relé de monitoramento de corrente CR-100

de potênciaCACC

Os relés de corrente da série CR-100 são fornecidos para aplicação em sistemas de controlo automático de equipamentos electromecânicos, em diagramas de relés de proteção e automatismos para implementação de protecções de corrente (proteção de cabos, proteção de barramentos) em subestações de tração de transportes eléctricos urbanos, metro e caminhos-de-ferro. O relé de corrente CR-100 é acionado por uma fonte de alimentação de 24 V de corrente contínua e mede o campo magnético em torno do barramento que o atravessa. O relé de corrente CR-100 é ativado quando o campo magnético e, consequentemente, a corrente que passa pelos barramentos, excede o valor limite. O valor limite pode ser definido pelo cliente. O relé de corrente CR-100 também pode ser aplicado para monitorizar tanto a corrente contínua com qualquer polaridade, como a corrente alternada. Estruturalmente o relé de corrente CR-100 representa um circuito eletrónico, montado na placa impressa, que é instalado na caixa. O sensor de corrente, os componentes de medição e processamento de sinais, os circuitos de saída de saídas digitais, bem como os componentes de indicação, monitorização e regulação estão colocados na placa impressa. A indicação do acionamento do relé é colocada no painel frontal da caixa. Os circuitos externos são ligados ao relé de corrente com grampos de parafuso. O relé de corrente CR-100 é fabricado e aceite de acordo com os requisitos das normas nacionais, documentação técnica atual, bem como reconhecido como pronto a funcionar. O relé não representa qualquer ameaça para a segurança, saúde ou vida das pessoas, bem como é absolutamente seguro para o ambiente.
