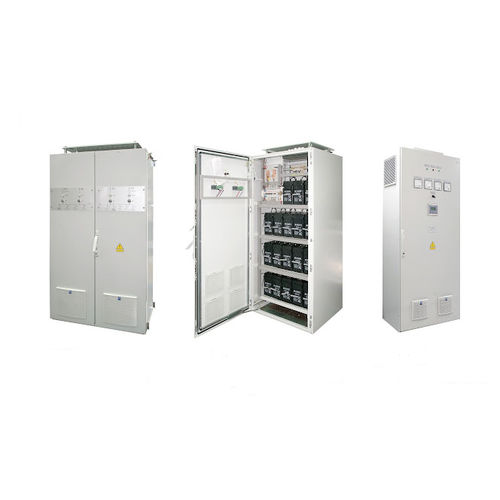

UPS trifásica

CCCA

O sistema de alimentação eléctrica ininterrupta é fornecido para a alimentação dos consumidores com corrente contínua e corrente alternada ininterruptas. O sistema de alimentação eléctrica ininterrupta é constituído por unidade de carga e retificação; bateria de acumuladores (AB) com unidade de proteção e comutação (quadro de distribuição UPS) inversor da fonte de tensão (armário do inversor da fonte de tensão) com filtro sinusoidal; canal de alimentação de reserva (bypass); transformadores de correspondência. A tensão da bateria acumuladora também é selecionada de acordo com o pedido do cliente e a disponibilidade dos consumidores de corrente contínua. O quadro de distribuição CC pode ser combinado com a unidade de carga e retificação num armário. O quadro de distribuição AC pode ser combinado com o inversor de fonte de tensão num armário. A energia pode ser fornecida a partir de uma ou duas entradas. No caso de uma entrada, se a tensão na entrada estiver disponível, a energia é transferida através do canal de dupla conversão ou através do canal de derivação da entrada para a saída. Quando a tensão de entrada é desligada, a carga continua a ser alimentada pela bateria do acumulador e pelo inversor da fonte de tensão. Regra geral, a capacidade da bateria de acumuladores é selecionada à taxa de alimentação da carga de duas horas. No caso de duas entradas, os consumidores são alimentados a partir da entrada com tensão. Só no caso de não haver tensão em ambas as entradas é que a carga é alimentada pela bateria de acumuladores e pelo inversor da fonte de tensão.
