Painel elétrico de controle SHSN

de comutaçãode instalação livreIP54

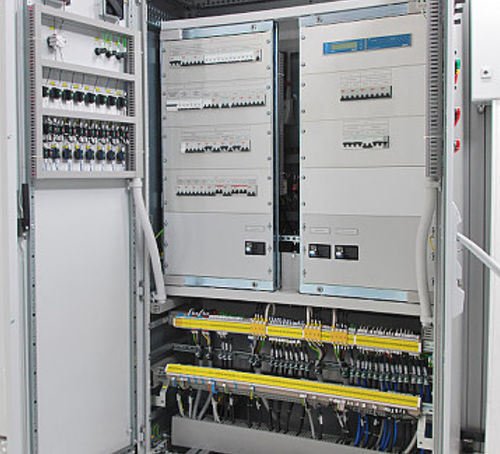

O armário de auxiliares (a seguir designado por SHSN) é fornecido para a alimentação eléctrica dos circuitos auxiliares das subestações de tração dos transportes públicos eléctricos (eléctricos, tróleis). O SHSN é um armário de manutenção unilateral, com um nível de proteção IP 54, de acordo com os requisitos das normas IEC 529 e EN 60 529. Devido à sua conceção original e à utilização racional do espaço interior, o novo armário auxiliar substitui os três armários SHSN-1М, SHSN-2М, SHSN-3М da geração anterior, utilizados até agora na maioria das subestações de tração. Os controlos SHSN estão divididos em dois grupos: 1º grupo - controlos que são mais utilizados na comutação de rotina, localizados na porta do armário; 2º grupo - controlos menos utilizados nas comutações de rotina, localizados no interior do armário em dois quadros rotativos. Os equipamentos de relés e contactores, bem como os equipamentos de proteção e automatismos, estão instalados em painéis de montagem situados atrás dos quadros rotativos. A flexibilidade e a facilidade de manutenção da aplicação, a elevada eficácia de instalação e ajuste do equipamento, bem como a elevada facilidade de manutenção são proporcionadas por esta solução de design. Funcionalmente, o SHSN permite a ligação a três entradas: duas de transformadores auxiliares; uma entrada de energia da cidade com tensão de 0,4 kV. O armário está equipado com um interrutor de transferência automática para o caso de perda de alimentação numa das entradas. Modernos e fiáveis, instalados nos armários, os contadores digitais de quatro zonas produzidos por fabricantes europeus de renome medem a energia ativa gasta no aquecimento da subestação. O equipamento de comutação de relés dos principais fabricantes mundiais, como a Schneider Electric (França), a ABB (Alemanha), etc., é utilizado no equipamento SHSN.
