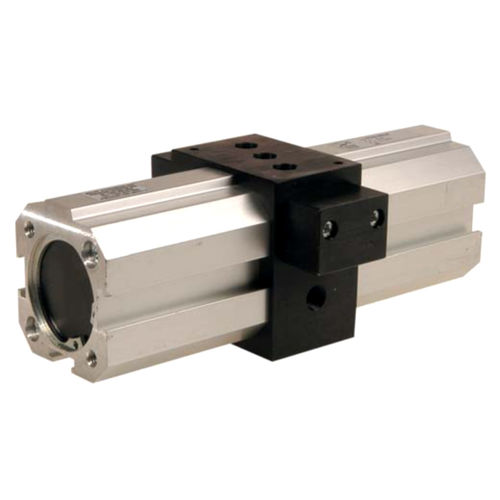

Amplificador pneumático de pressão 1700 series

amplificador pneumático de pressão
amplificador pneumático de pressão
amplificador pneumático de pressão
amplificador pneumático de pressão
amplificador pneumático de pressão
amplificador pneumático de pressão
amplificador pneumático de pressão
Guardar nos Favoritos
Comparar


Características

Aplicações
de pressão
Pressão de alimentação

MÍN: 2 bar (29,01 psi)

MÁX: 10 bar (145,04 psi)

Descrição

AMPLIFICADOR DE PRESSÃO Geral Não é raro que, durante algumas aplicações, o impulso gerado por um cilindro pneumático não seja suficiente para a finalidade específica para a qual foi concebido. Para superar o problema, a pressão de trabalho pode ser aumentada até uma pressão máxima de linha que normalmente é de 6 -7 bar; alternativa^ o problema é resolvido por um cilindro de furo mais alto que se adapta à máquina. Os boosters de pressão de três tamanhos, com uma relação de pressão de 1 - 2, foram concebidos para evitar estes problemas. Este dispositivo está a utilizar o ar comprimido do circuito onde está instalado. Caratteristiche costruttive e funzionali O método de trabalho é baseado no efeito de bomba do cilindro de quatro câmaras, como mostrado na fig. 1. Duas câmaras são alternativas^ que comprimem o ar no cilindro de reforço, enquanto a quarta está descarregando. Por meio de um circuito interno, o pressostato continua bombeando ar até que a pressão do fluxo descendente atinja um valor o dobro da pressão de entrada. Nestas circunstâncias, existe uma condição de equilíbrio. Quando a pressão do fluxo descendente diminui, o pressostato inicia novamente o seu ciclo alternado até que uma nova condição de equilíbrio seja restaurada. O pressostato pode ser fornecido com um regulador de pressão instalado na porta de entrada para obter um valor preciso da pressão de saída. Uma placa de montagem na parede também está disponível. Instruções de instalação e utilização Não exceder os valores de temperatura e pressão sugeridos. É aconselhável instalar um pequeno tanque de ar após o aumento de pressão para evitar efeitos de pulsação de pressão.

---
