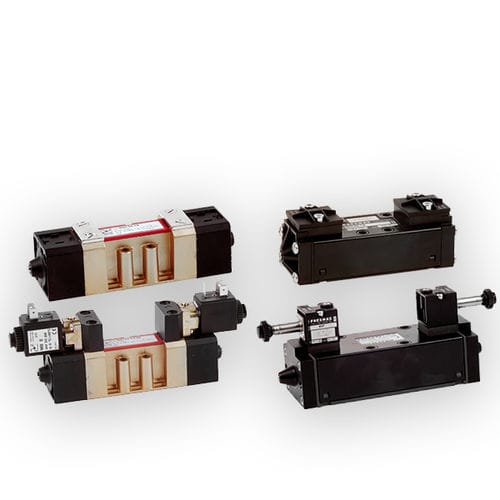

Válvula pneumática 1000 series

elétricapara arem alumínio

os distribuidores de 5 vias de 2 ou 3 posições e os distribuidores eléctricos podem ser utilizados montados em bases individuais ou em grupo. Estas normas são a ISO 5599/1, segundo a qual certas dimensões são obrigatórias, nomeadamente, a superfície de montagem, o passo dos parafusos de fixação, a característica do piloto eléctrico, o caudal, as ligações pneumáticas, etc. A concepção baseia-se no princípio do carretel equilibrado com accionadores pneumáticos ou electropneumáticos e rearme por mola mecânica ou pneumática. Os centros fechados de 3 posições são obtidos por accionamento por mola. A alimentação dos actuadores dos distribuidores pode ser assegurada quer pela entrada de pressão da entrada 1 (alimentação automática) quer através da base das entradas 12 e 14 (alimentação externa); existem dois tipos distintos destes distribuidores: um é a série 1000 e o outro é a série 1010. A série 1000 inclui os tamanhos 1 e 2 e é construída em alumínio fundido sob pressão. A selecção é feita rodando em 180° um vedante colocado entre o corpo e o operador, de modo a utilizar um piloto com alimentação externa ou com alimentação interna.
