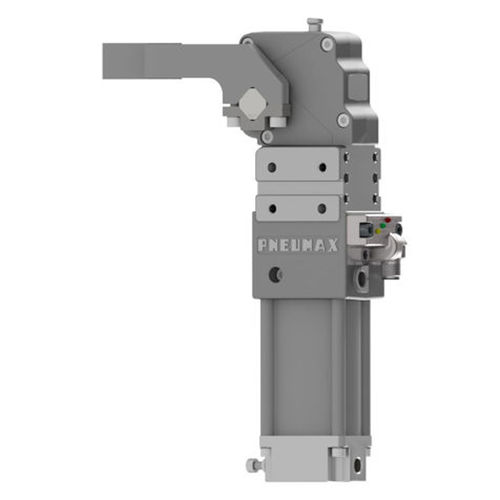

Unidade de fixação de acionamento pneumático CX-Series

para usinagempara peças a usinarflangeada

Para aplicações críticas, onde é necessário identificar a presença involuntária de duas chapas metálicas no processo e evitar a sua fixação. Este dispositivo incorporado permite uma dupla identificação fiável da peça a trabalhar. A tampa inferior mostra um parafuso de ajuste: ao soltar o parafuso, a pressão de entrada é ajustada, ou seja, reduzida ao mínimo necessário para garantir a fixação de uma única peça, e não de duas chapas metálicas. O engate de comutação é assim impedido de encaixar (sem bloqueio de comutação) e, consequentemente, o sensor não detectará a posição fechada e sinalizará a anomalia. Assim que a braçadeira estiver devidamente ajustada a partir do parafuso da tampa inferior, para poder fixar uma única peça de trabalho, poderá detectar o estado falso no caso de uma segunda peça de trabalho ser inadvertidamente colocada sobre a ferramenta.
