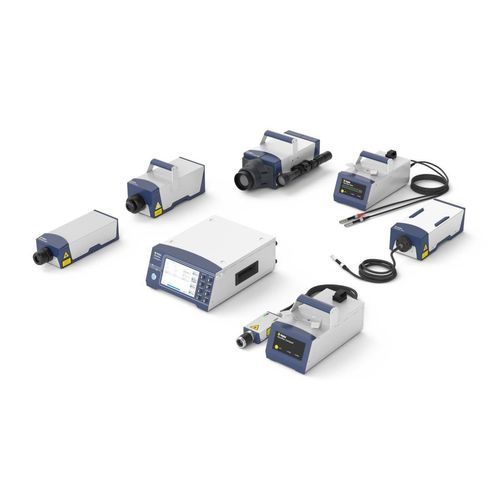

Sensor de vibração a laser VibroFlex

ópticode fibra ópticapara ambientes exíguos

Visão geral
VibroFlex é um sistema modular de vibrometria a laser Doppler para medição de vibração sem contato, cobrindo aplicações desde estruturas microscópicas até objetos grandes e a longa distância. A família combina múltiplas cabeças sensoras dedicadas com o front-end Connect+ e o software VibSoft para fornecer medições flexíveis e de alto desempenho para P&D, testes de produção e garantia de qualidade.

Principais características

• Conceito modular: cabeças intercambiáveis para corresponder às necessidades da aplicação (microscópico a longa distância).
• Largura de banda configurável de DC até 32 MHz.
• Resolução de deslocamento sub-picométrica.
• Capacidade de medição de velocidade até ±30 m/s.
• Suporte a cabeças fibra-ópticas para acesso a locais confinados ou de difícil acesso.
• Óptica diferencial para medições diretas de movimento relativo entre dois pontos.
• Câmera integrada para posicionamento preciso do laser e documentação de testes.
• Projetado para medir com confiabilidade em superfícies desafiadoras (escuras, oleosas, brilhantes, quentes) sem preparação da superfície.

Front-end Connect+ (unidade central)
Aquisição de referência fase-síncrona, entradas encoder/taco para análise de ordens e run-ups, gerador de sinal integrado para medições de função de transferência e configurações multivibímetro sincronizadas por PTP. Conectividade Ethernet e WiFi para transferência de dados e controle (VibroLink).

Cabeças sensoras (exemplos)

• VibroFlex Xtra Fiber — cabeça remota por fibra para ambientes exigentes ou integrados.
• VibroFlex Fiber — cabeça fibra-óptica para acesso flexível e medições relativas fase-estáveis.
• VibroFlex Compact — cabeça compacta para configurações confinadas e objetivas de microscópio para análise microestrutural.
• VibroFlex Neo — cabeça de alta resolução para medições através de meios transparentes (vidro, água) e testes em câmara climática.
• VibroFlex QTec — cabeça com interferômetro multi-caminho QTec® para melhor SNR em superfícies difíceis.
• VibroFlex Range — cabeça de longa distância para medição remota (>500 m) em grandes estruturas e áreas perigosas.

Software e fluxo de trabalho
VibSoft fornece aquisição e análise de dados otimizadas para vibrometria a laser; VibroLink permite transferência digital de dados (Ethernet/WiFi/TCP‑IP) e fluxos de trabalho integrados. O sistema suporta saídas síncronas de deslocamento, velocidade e aceleração para análise no domínio do tempo e da frequência.

Aplicações e benefícios

• P&D: largura de banda completa e alta resolução temporal para análise modal e funções de transferência.
• Testes de produção e QA: inspeção rápida, sem contato e sem desgaste para decisões pass/fail.
• Medições de campo e longa distância: monitoramento remoto de estruturas e máquinas.
• Testes em espaços confinados e microscópicos: acesso por fibra-óptica e objetivas de microscópio.

Principais vantagens
1. Plataforma comprovada com milhares de instalações.
2. Flexibilidade máxima de medição graças a cabeças dedicadas e entradas configuráveis.
3. Workflows integrados via VibSoft e VibroLink.
4. Conceito modular à prova de futuro para expansão conforme necessidade.
5. Modelos de suporte flexíveis: aluguel e serviços de medição.

Especificações técnicas

• Largura de banda: configurável de DC até 32 MHz.
• Resolução de deslocamento: sub-picométrica (dependente da aplicação).
• Faixa de velocidade: até ±30 m/s.
• Distância de trabalho: depende do cabeçalho; variante Range suporta >500 m.
• Cabeças disponíveis: 6 tipos (Xtra Fiber, Fiber, Compact, Neo, QTec, Range).
• Entradas de referência e gerador de sinal integrado para medidas de função de transferência.
• Entradas encoder/tacho para análise de ordens e run-ups.
• Saídas: canais síncronos de deslocamento, velocidade e aceleração.
• Conectividade: interface digital VibroLink (Ethernet / Wi‑Fi / TCP‑IP), sincronização PTP para setups multicanais.
• Software: VibSoft para aquisição e análise.
• Tecnologia especial: suporte ao interferômetro multi-caminho QTec® para SNR superior em superfícies desafiadoras.
